Результат выполнения конструкторской разработки.

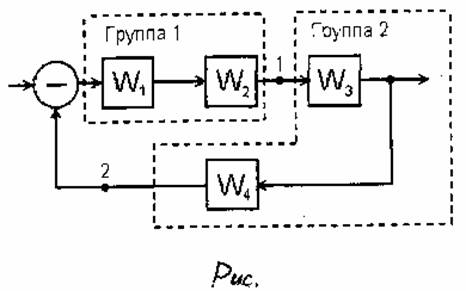

На указанном на рис. расположении контрольных точек при наличии одного дефекта для диагностических признаков будут справедливы соотношения:q₁=q₂,q₃=q₄.

При допущении, что дефект может возникнуть только в одном динамическом элементе, для такой системы достаточно вычислить только два диагностических признакаq₁(илиq₂) иq₃(илиq₄). Если минималенq₁(q₂), то неисправность в группе 1, иначе в группе 2. Для обеспечения заданной глубины поиска неисправностей определенную таким образом группу элементов, содержащую неисправность, разбивают на подгруппы путем введения новых контрольных точек. Разбиение на подгруппы осуществляется таким образом, чтобы ее (подгруппу) можно было заменить одним динамическим звеном. Этим достигается равенство диагностических признаков в подгруппе и экономия вычислений при определении только одного признака для подгруппы. Контрольные точки на выходах групп, для которых определено отсутствие дефектного блока, при дальнейших операциях не используется. Максимальная экономия вычислительных затрат и числа контрольных точек при отсутствии априорной информации о месте неисправности достигается путем реализации метода «половинного деления», то есть последовательного разбиения дефектной группы на две подгруппы (переноса одной контрольной точки с выхода группы блоков, не содержащих неисправный блок, вовнутрь группы, содержащей неисправный блок). При невозможности такого разбиения выбирают минимально возможное число подгрупп большее двух (в частном случае подгруппа может содержать один элемент).

Использование оценок передаточных функций динамической системы позволяет аналитически получить коэффициенты структурной чувствительности. Для этого необходимо предварительно получить аналитические выражения для частных производственных передаточной функции всей динамической системы по передаточным функциям отдельных блоков, а затем произвести вычисления путем подстановки в полученные формулы номинальных значений коэффициентов передаточных функций и выбранного параметра интегрального преобразованияa.
