Результат выполнения конструкторской разработки.

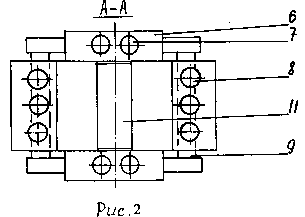

На рис.1 показан внешний вид заявляемого устройства, на рис.2 - сечение А-А на рис.1.

Заявляемое устройство на рис.1 состоит из разливочной емкости 1 с погружным стаканом 2, вертикального кристаллизатора 3 со стенками 4 первой пары, выполненными в верхней части расширяющимися под углом наклона к вертикали 10 ⁰ и вертикальным нижним участком 5, стенок 6 второй пары, продольных водоохлаждаемых каналов 7 и 8, эксцентриковых параллельных горизонтальных валов 9 с эксцентриком 10 на среднем участке, затравки 11.

Предварительно перед разливкой расплава снизу кристаллизатора 3 заводится затравка 11 на расстояние Н ₁, которая фиксируется за счет незначительных обжатий на вертикальном нижнем участке 5 стенок 4 первой пары при незначительном повороте эксцентриковых параллельных горизонтальных валов 9 с эксцентриком 10 на среднем участке. Включается подача воды в продольные водоохлаждаемые каналы 7 и 8 в стенках 4 первой пары и стенках 6 второй пары. Устройство готово к разливке.

Пример осуществления способа.

Расплав из разливочной емкости 1 через погружной стакан 2 поступает в вертикальный кристаллизатор 3 и заполняет его. В процессе заполнения кристаллизатора расплавом происходит разогрев затравки 11 и вертикального нижнего участка 5 стенок 4 первой пары и стенок 6 второй пары. После достижения расплава определенного уровня и формирования затвердевшей корочки заготовки включается привод эксцентриковых параллельных горизонтальных валов 9 с эксцентриком 10 на среднем участке. При этом стенки 4 первой пары совершают вращательные движения с деформированием затравки 11 и заготовки, а стенки 6 второй пары совершают возвратно-поступательное движение с проталкиванием затравки и заготовки из кристаллизатора. Вода, поступающая в водоохлаждаемые каналы 7 и 8, обеспечивает поддержание стенок 4 первой пары и стенок 6 второй пары при заданной температуре.
