Результат выполнения конструкторской разработки.

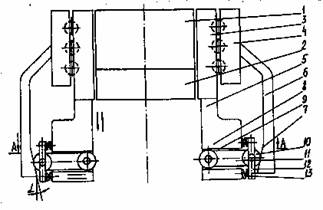

Установка состоит из сборного водоохлаждаемого кристаллизатора 1 (см. рисунок) с первой парой рабочих стенок 2 и рабочих стенок 3 второй пары, неподвижных прижимных вертикальных плит 4 поддерживающей системы 5, включающей опорную стойку 6 с наклонной рабочей поверхностью 7, раму 8 с окном 9, подвижных спаренных роликов 10 с тягой 11, пластины 12 с пружинами 13.

Работа заявляемой установки заключается в следующем.

Жидкий металл поступает в водоохлаждаемый кристаллизатор 1, в котором происходит его затвердевание. После достижения расплавом определенного уровня включается привод стенок кристаллизатора 1. При этом первая пара рабочих стенок 2 обеспечивает обжатие с захватыванием заготовки, а рабочие стенки 3 второй пары совершают возвратно-поступательное движение с выталкиванием заготовки. При движении рабочих стенок 3 второй пары вертикально вниз поддерживающая система 5 обеспечивает обжим с захватом заготовки. Перемещение стенок 3 второй пары осуществляется относительно неподвижных прижимных вертикальных плит 4 с опорной стойкой 6. При накатывании роликов 10 на наклонную рабочую поверхность 7 опорной стойки 6 происходит их перемещение одновременно с тягой 11 в окне 9 рамы 8 в направлении заготовки с ее обжимом и захватом. Пружины 13 при надавливании пластин 12 сжимаются. При движении рабочих стенок 3 второй пары с рамой 8 вертикально вверх происходит скатывание роликов 10 с наклонной рабочей поверхности 7. Под действием пружин 13 происходит одновременно перемещение пластины 12 с роликами 10 и тягой 11 от заготовки с ее расслаблением.

Установка поддерживающей системы заготовки в нижней части рабочих стенок второй пары и неподвижных прижимных вертикальных плитах обеспечивает возможность обжима с захватом заготовки при движении стенок второй пары вниз.

Закрепление на неподвижных прижимных вертикальных плитах опорных стоек с наклонной рабочей поверхностью позволяет перемещаться по ней роликам при возвратно-поступательном движении рабочих стенок второй пары.

Закрепление на рабочих стенках второй пары рамы с подвижными подпружиненными спаренными роликами позволяет удерживать и вводить в соприкосновение спаренные ролики с наклонной рабочей поверхностью опорных стоек.

Выполнение в раме окна позволяет перемещаться в нем спаренным роликам и повышает точность настройки поддерживающей системы.

Соединение спаренных роликов между собой тягой позволяет перемещаться им одновременно и обеспечивает обжим заготовки.

Соединение ролика, соприкасающегося с наклонной поверхностью опорной стойки, с пластиной и пружинами обеспечивает отход роликов с тягой от заготовки и ее расслабление при перемещении рабочих стенок второй пары вертикально вверх.
