Результат выполнения конструкторской разработки.

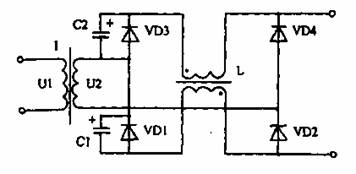

На рисунке приведена принципиальная схема источника питания.

Схема содержит понижающий трансформатор 1, диодный мост на диодахvd1-vd4, конденсаторы С1 и С2 и сглаживающий дроссельl. Диодный мост образует основную схему выпрямления, работающую в режиме горения сварочной дуги. В рабочем режиме конденсаторы С1 и С2 совместно с диодным мостом образуют схему удвоения выпрямленного напряжения, которая работает на холостом ходу и в режиме зажигания сварочной дуги. Сглаживающий дроссель содержит две обмотки, включенные между плечами диодного моста, и служит для сглаживания пульсаций как сварочного тока, так и перезарядных токов конденсаторов.

Устройство работает следующим образом.

Для зажигания дуги электродом касаются свариваемых изделий и быстро отводят от них. При разрыве нагрузки источник переходит в режим холостого хода и работает как удвоитель выпрямленного напряжения благодаря конденсаторам С1 и С2. При этом его выходное напряжение достаточно для ионизации воздушного промежутка между электродом и изделиями и возникает сварочная дуга. Ток нагрузки источника увеличивается, напряжение на конденсаторах падает, и дуга поддерживается работой диодного моста.

Использование схемы удвоения позволяет легко зажечь дугу после касания и отвода электрода от свариваемых деталей, а также уложиться в требование ГОСТ 13821-77 по допустимому напряжению холостого хода.

Включение сглаживания дросселя между плечами диодного моста позволяет сгладить не только выходной ток выпрямителя, но и токи перезаряда конденсаторных батарей. Это уменьшает амплитуду переменной составляющей тока конденсаторов и повышает надежность их работы.
