Результат выполнения конструкторской разработки.

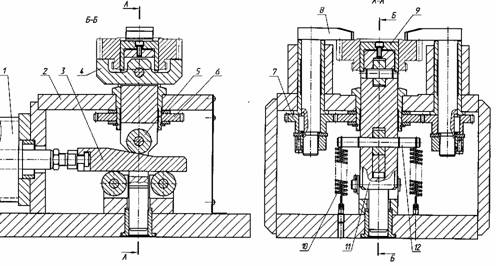

Приспособление состоит из корпуса 2 (см. рисунок) сварной конструкции, который служит для установки и крепления в нем основных узлов и деталей. В гильзах корпуса установлены кронштейны 8 с насаженными на них шестернями 7, входящими в зацепление с шестерней 6, сидящей на одной оси с толкателем 11. Толкатель имеет возможность перемещаться в осевом направлении в направляющих втулках корпуса. Приспособление включает в себя также пневмоцилиндр 1; клин 3, который связан со штоком пневмоцилиндра; качалку 4, связанную посредством оси с толкателем; ролики 5; стакан 9, крепящийся при помощи винта к толкателю.

Приспособление для обработки шестерни

Принцип работы. Заготовку устанавливают на стакан. Кронштейны одновременно перемещаются в рабочее положение при помощи шестерен 7, которые в свою очередь получают вращение от входящей с ними в зацепление с шестерни 6. Заготовка поджимается качалкой к кронштейнам при помощи толкателя . Толкатель получает движение от пневмоцилиндра через клин , и перекатывающиеся по его поверхности ролики , сидящие на осях толкателя.

При разжиме заготовки возврат толкателя в исходное положение обеспечивается пружинами 10, закрепленными на оси 12.
