Результат выполнения конструкторской разработки.

Суть разработки состоит в том, что основной пневмораспределитель 4, (см. схему) выполнен с двусторонним пневмоуправлением, одна из камер управления которого 9, соединена с выходом 33 управляющего 3-х линейного пневмораспределителя 31, а в элементе пневмоуправления 16 обратный клапан 20 подсоединен перевернутым. Причем камера управления 15 вспомогательного пневмораспределителя 11 соединена с линией управления пневмодвигателя 1 через дополнительный подпитывающий обратный клапан 20 и с дополнительным 3-х линейным пневмораспределителем 23 с кнопкой управления.

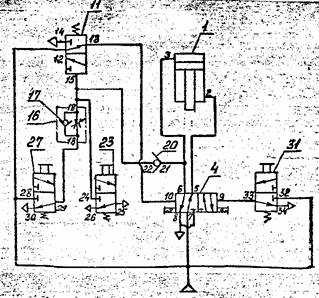

Схема системы двурукого управления

Устройство и принцип действия системы двурукого управления пневмоприводом. В исходном положении давление из линии питания поступает в входным каналам 7,12, 28 и 32 пневмораспределителей 4, 11, 27 и 31. Затем через каналы 5 и 2 в штоковую полость пневмопривода 1, а через каналы 12 и 13 вспомогательного пневмораспределителя 11 - в отключающий узел 10 основного пневмораспределителя 4, остальные каналы связаны с атмосферой. При нажатом состоянии кнопок ручных пневмораспределителей 27 и 31 давление по каналам 28, 29, 18, 19 поступает в камеру управления15 вспомогательного пневмораспределителя 11, переключив его в положение сброса давления из отключающего узла 10 основного пневмораспределителя 4 по каналам 13 и 14. А в камеру 9 пневмораспределителя 4 поступает давление по каналам 33 и 32, переключая пневмораспределитель 4 в рабочее положение.

После этого камера 15 получает дополнительное подпитывающее фиксирующее давление через каналы 21 и 22 дополнительного обратного клапана 20. При отпущенном состоянии кнопок ручных пневмораспределителей 27 и 31 связь между каналами всех пневмоэлементов остается без изменений. Пневмопривод находится в нижнем зафиксированном положении. При нажатии на кнопку пневмораспределителя 23 давление из камеры 15 выбрасывается в атмосферу через каналы 24 и 25, возвращая систему в исходное положение.

Дроссель элемента задержки отрегулирован на минимальный сброс давления, который исключает возможность управления пневмодвигателем рассогласованным нажатием на кнопки управления, т.е. при нажатии одной из кнопок ручных пневмораспределителей 27 и 31 или обеих с временем рассогласования нажатия, большим, чем время сброса давления из камеры 15 через дроссель элемента задержки 16, давление в камере 15 падает, оставляя пневмопривод 1 в исходном положении.
