Номер

77-049-03

Наименование проекта

Штамп калибровочный

Назначение

Для изготовления деталей типа "втулка" методом порошковой металлургии.

Рекомендуемая область применения

Порошковая металлургия

Описание

9-03

Результат выполнения конструкторской разработки.

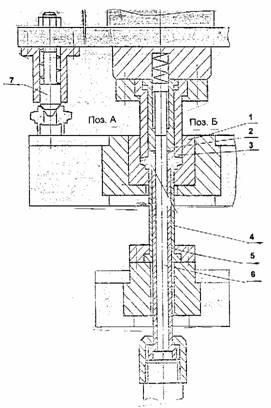

Штамп состоит из матрицы 1 (см. рисунок), верхних 2, 3 пуансонов, нижнего подвижного пуансона 4 и нижнего неподвижного пуансона 5, центрального стержня 6 и подпружиненного стержня 7. Верхний пунсон и стержень через промежуточные плиты соединены с верхней плитой адаптера и ползуном пресса, а нижний подвижный пуансон через подпуансонную плиту посредством направляющих колонок - с нижней плитой адаптера и плунжером пресса. Матрица изготовлена неподвижно.

Штамп калибровочный

Принцип действия. Детали подаются по лотку к матричной плите и устанавливаются в позиции А. При движении верхней траверсы пресса вниз подпружиненный стержень калибрует заходную фаску по отверстию детали в поз. А. далее деталь с помощью захватов устанавливается в поз. Б, где происходит окончательная калибровка детали. Калиброванная деталь выталкивается из матрицы нижним подвижным пуансоном.

Внедрение штампа исключает дальнейшую механическую обработку деталей.

Преимущества перед известными аналогами

Возможость калибрования деталей с заходными фасками, как по внутреннему, так и по наружному диаметрам.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует техническому заданию на проектирование

Технико-экономический эффект

Повышение производительности труда в 2-2,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж
