Результат выполнения научно-исследовательской работы.

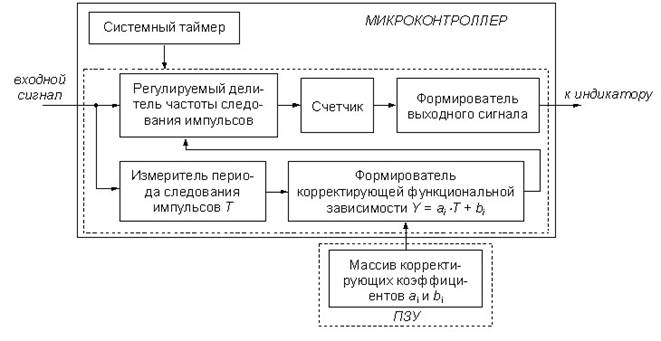

Корректор нелинейно-инерционных свойств первичных преобразователей информации выполнен на основе однокристального восьмиразрядного микроконтроллера at89c2051. Входной сигнал в виде последовательности импульсов, частота следования которых пропорциональна измеряемой величине, подается на линию порта микроконтроллера, являющуюся линией запроса на внешнее аппаратное прерывание (см. рисунок). Управляющая программа микроконтроллера производит измерение периода следования t входных импульсов, после чего, на основе измеренного значения, в микроконтроллере производится программная коррекция нелинейной функциональной зависимости первичного преобразователя информации.

Коррекция характеристики первичного преобразователя информации производится в соответствии с данными, занесенными в постоянное запоминающее устройство (ПЗУ) в виде рассчитанных коэффициентов кусочно-линейной аппроксимации a _i и b _i корректирующей функциональной зависимости. Затем производится вычисление требуемого управляющего воздействия y, которое изменяет коэффициент деления программно реализованного регулируемого делителя частоты следования импульсов таким образом, чтобы обеспечить постоянство соотношения между фактическим значением физической величины на входе первичного измерительного преобразователя и частотой (периодом) следования импульсов на выходе делителя. Сигналы с выхода делителя частоты поступают на вход двоичного счетчика, размерность которого соответствует значению младшего разряда внешнего индикатора. При переполнении счетчика выдается импульс на формирователь выходного сигнала, генерирующего на линии порта микроконтроллера импульс заданной длительности. Работа устройства синхронизируется системным таймером микроконтроллера.
