Результат выполнения технологической разработки

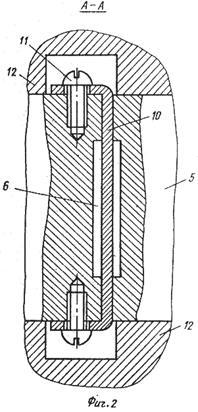

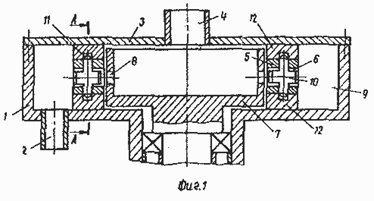

Роторный аппарат содержит корпус 1 с патрубком выхода среды 2. крышку 3 с коаксиально расположенным патрубком 4 входа, скрепленную с корпусом 1, статор 5 с каналами 6 в боковых стенках, ротор 7 с каналами 8 в боковых стенках, камеру 9 озвучивания, образованную корпусом 1, крышкой 3 и статором 5. В каналах статора 6 установлены упругие пластины 10с возможностью радиального перемещения в канале статора, которые крепятся к статору винтами 11. Головки винтов 11 закрываются накладками 12, которые крепятся к статору 5.

Аппарат работает следующим образом. Обрабатываемая среда поступает через патрубок 4 под давлением в полость ротора 7. Затем через каналы 8 ротора 7 и каналы 6 статора 5 проходит в камеру 9 озвучивания, и выводится из аппарата через патрубок 2.

При обтекании упругих пластин 10 поток среды заставляет их вибрировать с определенной частотой. Частота колебания пластины зависит от длины рабочего участка, способа крепления, скорости потока жидкости и других параметров. Для того, чтобы пластина генерировала определенную частоту, ее геометрические параметры рассчитывают по известной методике.

Для выбора наиболее эффективного, с точки зрения кавитации, расположения пластины, в конструкции предусмотрено ее радиальное перемещение в канале статора.

В процессе работы аппарата в активной зоне - каналах 6 статора 5 и камере 9 озвучивания - генерируются колебания на двух основных частотах, отличающихся друг от друга на порядок. Это явление вызывает интенсивную кавитацию в каналах 6 статора 5 и камере 9 озвучивания, что интенсифицирует процесс эмульгирования и другие технологические процессы.
