Результат выполнения технологической разработки

На внешней цилиндрической поверхности ротора, между каналами, параллельно им выполняются канавки. Расстояние между каналом и канавкой принимается равной Вк по направлению вращения ротора:

Вк = 3*rp/2-zp,

ще rp - радиус ротора, м; zp - число каналов ротора.

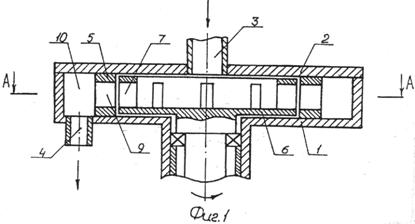

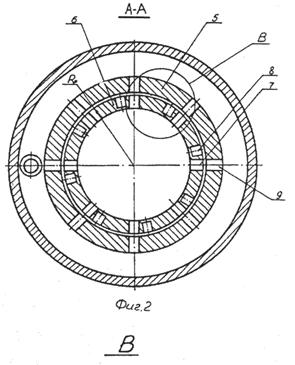

На фиг. 1 изображен роторный аппарат, разрез по оси вращения ротора; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - выноска В на фиг. 2; на фиг. 4 - показаны графики зависимости s(t), v(t) и Р(Т).

Роторный аппарат содержит корпус 1, крышку 2, входной патрубок 3, выходной патрубок 4, статор 5, ротор б, канал ротора ' 7 и канавку 8. канал статора 9, камеру озвучания 10, образованную наружной стенкой статора, крышкой и корпусом. Число каналов ротора равно числу каналов статора. Роторный аппарат работает следующим образом.

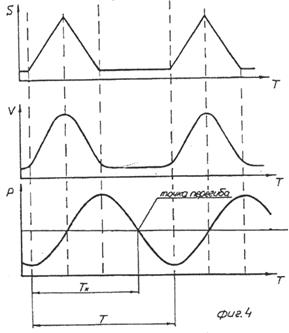

Обрабатываемая жидкость поступает через патрубок 3 под давлением в полость ротора б, которому сообщается вращение. При этом жидкость под действием входного давления перетекает через каналы ротора 7 в каналы статора 9 и далее в камеру озвучания 10. При периодическом совпадении каналов ротора 7 с каналами статора 9, в каналах статора происходит изменение скоростной v и давления Р потока вследствии измененияs,v,pот Т показан на фиг. 4.

На ниспадающем участке кривой Р(Т) происходит падение давления в канале статора, что инициирует кавитацию. На расстоянии Тк=3/4*Т падение давления замедляется, чем и вызвано изменение наклона кривой Р(Т) (точка перегиба кривой). Для того, чтобы, увеличить участок падения давления, т.е. dp/dt>0, необходимо дать дополнительный импульс разрежения в канале статора. Это достигается при совмещении канала статора 9 с канавкой ротора 8, в которой давление жидкости меньше, чем давление в зазоре между статором и ротором за счет растягивающих усилий, создаваемых центробежной силой. Так как расстояние между осями каналов ротора Вр пропорционально периоду колебаний Т, поэтому расстояние между каналом и канавкой Вк принимаем пропорциональным величине Тк:

Тк-З/4*Т (1)

где Тк - часть периода колебаний до точки перегиба (см. фиг. 4), с; Т - период колебаний, с.

Из фиг. 3 имеем

Вк-3/4 * Вр. где Вр = 2*rp/zp; rp - радиус ротора, м;

zp-число каналов ротора. Таким образом, Вк=3*rp/2*zp.

Для Создания достаточного импульса разрежению необходимо, чтобы сечение канавок в роторе было идентично сечению каналов в статоре.
