Результат выполнения технологической разработки

В роторном аппарате, содержащем корпус с патрубками входа и выхода среды, концентрично установленные в нем ротор и статор с каналами в боковых стенках цилиндров, камеру • озвучивания, привод, канал статора выполнен в виде сопла и имеет в суженой части два цилиндрических резонатора, соединенных с ним.

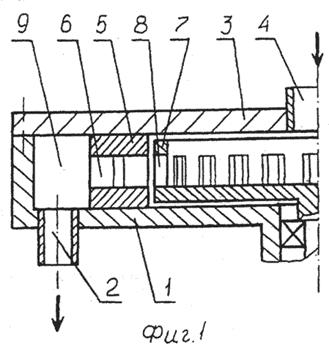

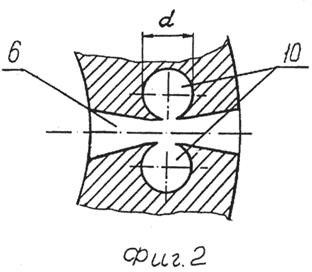

На фиг. 1 изображен роторный аппарат, продольный разрез; на фиг. 2 - канал

статора.

Роторный аппарат содержит корпус 1 с патрубком 2 выхода среды, крышку 3 с патрубком входа 4, статор 5 с каналами б в боковых стенках, ротор 7 с каналами 8 и боковых стенках, камеру озвучивания, образованную корпусом 1, крышкой 3 и статором 5. Роторный аппарат работает следующим образом. Обрабатываемая среда поступает через парубок 4 под давлением в полость ротора 7. Затем через каналы 8 ротора и каналы 6 статора 5 проходит в камеру озвучивания-9 и выводится из аппарата через патрубок 2.

Работа канала статора 6 в качестве генератора акустических колебаний основана на высокой чувствительности плоских течений к боковому давлению, то есть при небольшом изменении давления у корня струи она заметно меняет свое направление. При этом тангенциально расположенный цилиндрический резонатор с продольной прорезью можно рассматривать как объемный, частота которого зависит от его диаметра d. (Ультразвук. Маленькая энциклопедия. Глав.ред. И.П.Голямина. - М.;Советская энциклопедия. 1979. 400 с.).

Одним из основных интенсифицирующих факторов процессов эмульгирования, экстракции и т.п., протекающих в жидкой среде, является кавитация. Для увеличения ее интенсивности желательно, чтобы в обрабатываемой среде генерировались колебания, отличающиеся по основной частоте на 1-2 порядка.

Чтобы основная частота колебаний, генерируемых каналами статора, превышала основную частоту, генерируемую роторным аппаратом, после проведенных расчетов по известной методике получены размеры цилиндрических резонаторов d=10...20 мм при различных сочетаниях геометрических и кинематических параметров существующих роторных аппаратов.
