Результат выполнения технологической разработки

Высокочастотный многорядный роторно-импульсный аппарат содержит корпус с кольцевой рабочей камерой, установленные в корпусе концентрично с зазором, выполненные в виде тел вращения полые статор и ротор, в боковых стенках которых выполнены сквозные каналы, расположенные рядами с количеством рядов не менее одного, при этом каналы ротора и статора выполнены таким образом, что в положении, когда каналы первого ряда ротора совмещены с каналами первого ряда статора, каналы других рядов ротора сдвинуты в окружном направлении относительно каналов соответствующих рядов статора на величину, определяемую из соотношения:

dn=0,1*k ₁*a*(n-1),

где dn - сдвиг в окружном направлении каналов ротора в ряду с номеромnотносительно каналов статора в ряду с номером n при таком расположении ротора и статора, когда каналы первого ряда ротора и статора совмещены; а - ширина канала;

коэффициент k ₁ выбирается из диапазона ; 0,9₁<>

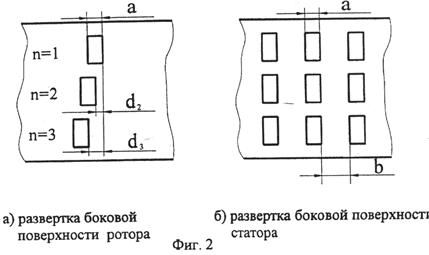

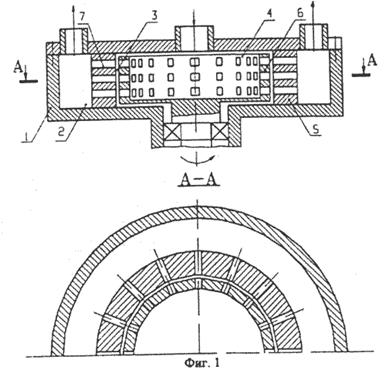

Изобретение иллюстрируется чертежами, где на фиг.1 представлен общий вид роторно-импульсного аппарата, продольный - разрез; на фиг. 2 показана часть развертки боковой поверхности ротора и статора; на фиг.З показан импульс давления, генерируемый в аппарате.

Высокочастотный многорядный роторно-импульсный аппарат содержит корпус 1 с кольцевой рабочей камерой 2, установленные в корпусе 1 концентрично с зазором 3 выполненные в виде тел вращения полые ротор 4 и статор 5, в боковой стенке ротора 4 выполнены сквозные каналы б, в боковой стенке статора 5 выполнены сквозные каналы 7, каналы ротора и статора расположены рядами с количеством рядов не менее одного, при этом каналы б ротора 4 и каналы 7 статора 5 выполнены таким образом, что в положении, когда каналы б первого ряда ротора 4 совмещены с каналами 7 первого ряда статора 5, каналы 6 других рядов ротора 4 сдвинуты в окружном направлении относительно каналов 7 соответствующих рядов статора 5 на величину, определяемую из соотношения:

dn=0,1*К ₁*а(n-1),

где dn - сдвиг в окружном направлении каналов ротора в ряду с номеромnотносительно каналов статора в ряду с номеромnпри таком расположении ротора и статора, когда каналы первого ряда ротора и статора совмещены; а - ширина канала; коэффициент К ₁ выбирается из диапазона 0,9₁<1,1. при="" этом="" порядок="" нумерации="" рядов="" каналов="">

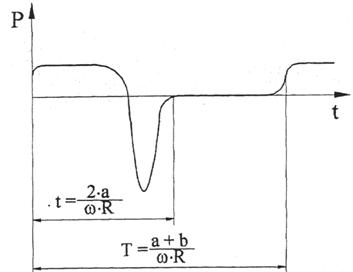

Высокочастотный многорядный роторно-импульсный аппарат работает следующим образом. Жидкая смесь подается под давлением в полость вращающегося ротора 4, далее по каналам б ротора 4 через зазор 3 поток жидкости поступает в канал 7 статора 5, при этом при совмещении канала ротора и ближайшего к нему в данный момент канала статора и последующем их расхождении генерируется импульс давления, форма импульса давления показана на фиг.З. Экспериментально установлено, что генерируемый каждой парой "канал ротора - канал статора" импульс давления имеет протяженную во времени положительную пологую часть и короткую и глубокую отрицательную части. Длительность отрицательной части импульса, как установлено экспериментально, при частотах вращения ротора в диапазоне 1000-3000 об/мин, давлении на входе в аппарат 3-10 атм и при выполнении ротора аппарата с радиусом 7-15 см, составляет долю от всей длительности генерируемого импульса, равную 0,2*k ₁ (величина k ₁ в зависимости от параметров аппарата и режима его работы равна числу, лежащему в диапазоне: 0,9₁<1,1. так="" как="" длительность="" импульса="" пропорциональна="" величине,="" равной="" удвоенной="" ширине="" канала="" -величине="" 2а,="" то="" для="" разделения="" во="" времени="" отдельных="" импульсов="" от="" разных="" рядов="" аппарата="" минимальный="" сдвиг="" в="" окружном="" направлении="" составляет="" величину="" 0,1к1*а.="" при="" этом="" для="" получения="" максимального="" количества="" разделенных="" во="" времени="" импульсов="" минимальное="" количество="" рядовnравно="" целой="" части="" числовой="" величины="" (а+b)/0,1*k1="" *="" а.="" здесь="" b="" -="" расстояние="" в="" окружном="" направлении="" между="" соседними="" каналами.="" при="" этом="" величину="" b="" необходимо="" выбирать="" в="" интервале,="" определяемом="" коэффициентом="" к2:="" b="К2*а," где="" к2="" выбирается="" из="" условия=""><><1,3. нижняя="" граница="" диапазона="" определена="" из="" условия="" эффективного="" торможения="" жидкости="" при="" расхождении="" каналов="" ротора="" и="" статора,="" а="" верхняя="" граница="" определена="" из="" условия="" максимизации="" количества="" каналов,="" а="" количество="" каналов="" в="" каждом="" ряду="" определяет="" частоту="" генерируемых="" импульсов="" всем="" аппаратом="" в="">

Так как количество рядов каналов в аппарате более одного и может достигать нескольких десятков, а каналы каждого ряда генерируют импульсы, разделенные во времени, то частота генерации импульсов давления и частота обработки (диспергирования) в предлагаемом аппарате значительно выше аналогичных параметров прототипа.
