Результат выполнения конструкторской разработки.

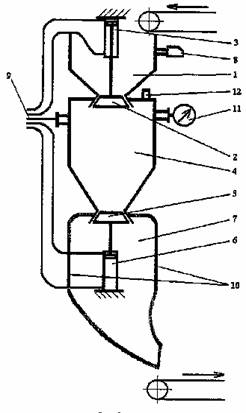

Устройство для обрушивания семян содержит (см. рисунок) загрузочный бункер 1 с размещенным в его нижнем отверстии перепускным клапаном 2, который связан с пневмоцилиндром 3, установленным в загрузочном бункере, рабочую камеру 4 с перепускным клапаном 5, расположенным в ее нижнем отверстии и связанным с другим пневмоцилиндром 6, сборник обрушенных семян 7, уровнемер 8 и систему для подачи рабочего агента 9. Загрузочный бункер 1 с установленным на нем уровнемером 8 непосредственно соединен с рабочей камерой 4, объем которой превышает объем загрузочного бункера 1 не менее чем в 2,5 раза. Перепускной клапан 5 рабочей камеры 4 расположен в зоне соединения рабочей камеры 4 со сборником обрушенных семян 7. Пневмоцилиндр 6, связанный с перепускным клапаном 5 рабочей камеры 4, может быть размещен вне рабочей камеры 4, в частности в сборнике обрушенных семян 7. Стенки 10 сборника обрушенных семян 7 могут быть выполнены из эластичного воздухопроницаемого материала, например матерчатыми. Рабочая камера 4 снабжена манометром 11 и предохранительным клапаном 12. В системе для подачи рабочего агента 9 в качестве последнего может быть использован воздух.

Работа данного устройства осуществляется следующим образом. Семена, предназначенные для обрушивания, подаются в загрузочный бункер 1, при этом размещенный в его нижнем отверстии перепускной клапан 2, связанный с пневмоцилиндром 3, закрыт. Семена заполняют загрузочный бункер 1 до определенного уровня, заданного установленным на нем уровнемером 8, который после этого дает команду на прекращение подачи семян. Уровнемер 8 отрегулирован таким образом, что объем рабочей камеры 4 превышает объем загрузочного бункера 1, а следовательно, и объем семян, предназначенных для обрушивания, не менее чем в 2,5 раза. Затем перепускной клапан 2 открывается с помощью пневмоцилиндра 3, и четко определенная порция семян попадает в рабочую камеру 4, при этом перепускной клапан 5, расположенный в ее нижнем отверстии и связанный с пневмоцилиндром 6, закрыт. После того как семена из загрузочного бункера 1 полностью перешли в рабочую камеру 4, перепускной клапан 2 закрывается посредством пневмоцилиндра 3 и в рабочей камере 4 системой для подачи рабочего агента 9 создается избыточное давление воздуха. Одновременно с этим возобновляется подача семян в загрузочный бункер 1.

При достижении заданного значения давления, определяемого по показаниям манометра 11, подача воздуха прекращается. В случае превышения заданного значения давления воздуха в рабочей камере 4 срабатывает предохранительный клапан 12. После этого посредством пневмоцилиндра 6 открывается перепускной клапан 5. Смесь семян с воздухом проходит через нижнее отверстие рабочей камеры 4, при этом в результате перепада давлений от избыточного до атмосферного семена обрушиваются и попадают в сборник обрушенных семян 7. За время обрушивания семян загрузочный бункер 1 наполняется вновь до заданного уровня и цикл работы предлагаемого устройства повторяется.

Таким образом, предлагаемое устройство позволяет повысить качество обрушивания семян и упростить конструкцию данного устройства для обрушивания семян.
