Результат выполнения конструкторской разработки.

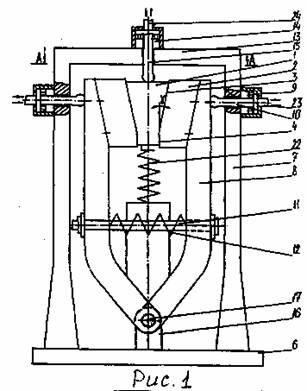

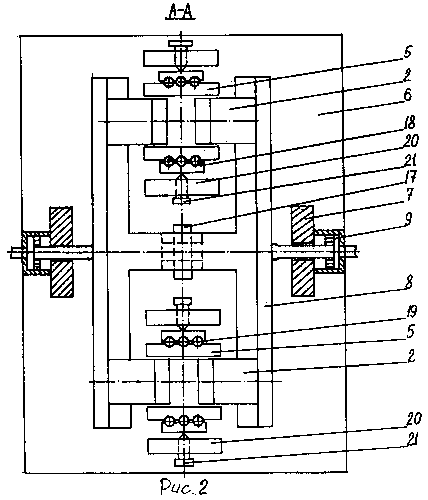

На рис.1 приведен внешний вид устройства для получения непрерывнолитых деформированных заготовок; на рис.2 - сечение А-А на рис.1.

Заявляемая установка для получения непрерывных деформированных заготовок на рис.1 и 2 состоит из сборного кристаллизатора 1 с рабочими стенками первой пары 2 с наклоненным под угломgк вертикали верхним 3 и вертикальным нижним 4 участками рабочей поверхности, рабочими стенками второй пары 5, рамы 6 с двумя неподвижными стойками 7 и двумя подвижными стойками 8, гидроцилиндра 9 со штоком 10, тяги 11 с пружиной 12, опоры 13 с гидроцилиндром 14 и штоком 15, кронштейна 16, оси 17, подшипников 18 с шариками 19, опорных плит 20 с болтами 21, пружин 22, штуцеров 23 и 24, подключенных в систему автоматического управления работой гидроцилиндров. При помощи тяги 11 устанавливается необходимое расстояние между вертикальными нижними участками 4 рабочей поверхности стенок первой пары 2. Пружина 12 подбирается таким образом, чтобы обеспечить расхождение подвижных стоек 8 после деформации металла с необходимой скоростью. Пружина 22, отвечающая за перемещение рабочих стенок второй пары 5 вертикально вверх, должна обеспечить их проскальзывание относительно продеформированной заготовки.

Рис.2 см. на следующей странице
