Результат выполнения технологической разработки

В управляемый делитель частоты, содержащий n -разрядный триггерный счетчик, к установочному входу каждого триггера которого подключен выход соответствующего ключа, на информационный вход каждого из которых подан код операнда, а управляющие входы объединены и подключены в пря­мому выходу n -ого триггера n -разрядного триггерного счетчика, введен блок n И-ИЛИ, выход которого соединен со счетным входом каждого триггера n -разрядного триггерно­го счетчика, выходы каждого из которых - со входами соответствующего элемента И блока n И-ИЛИ.

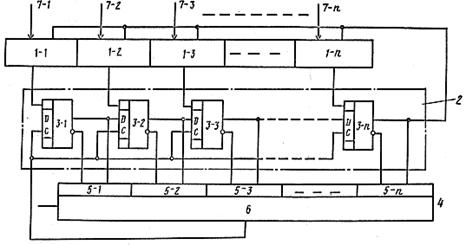

На чертеже представлена структурная электрическая схе­ма управляемого делителя частоты.

Управляемый делитель частоты содержит ключи i-i /i-n. n -разрядный, триггерный счетчик 2, выполненный на триггерах 3-1 / 3-n , блок n И-ИЛИ 4, состоящий из элементов И 5-i / 5 - n и элемента ИЛИ 6, выход которого соединен со счетными входами триггеров 3-1 / 3 - n , n -разрядного триггерного счетчика 2. Установочные входы триггеров 3-i / 3-n по­разрядно подключены к выходам ключей i-i /i-n, информаци­онные входы которых служат для введения операнда 7-i / 7-n а управляющие входы - объединены и подключены к выходу триг­гера 1-n -разрядного триггерного счетчика 2. Выходы триггеров 2-1 / 2-n поразрядно соединены со входами соответствующего элемента И 5-i / 5-n.

Управляемый делитель частоты работает следующим обра­зом.

В исходном состоянии триггеры 2-1 / 2-n обнулены, ключи i-i /i-nзакрыты, заперты элементы И 5-i / 5-n, на выходе элемента ИЛИ 6 присутствует высокий потенциал. На информационные входы ключей i-i / i-n поступает из реги­стра по шинам 7-i / 7-n (в качестве которого может служить счетчик или регистр сдвига) код операнда n.

Управляемый делитель частоты включается фронтом внешне­го импульса, поступающего на управляющий вход элемента ИЛИ 6. Ключи i-i /i-nоткрываются из-за появления импульса пе­реполнения на выходе триггера 3-n , а код операнда n заносится в триггеры 3-i / 3-n.

Переключение триггера 3-i (где i = i, 2, 3, ...n) приводит к появлению импульса на выходе элемента И 5-i, который воздействуя через элемент ИЛИ 6 на счетные входы триггеров 2-i , переключает соответствующий триггер З-i. Вследствие этого формируется следующий импульс на выходе элемента ИЛИ 6 и т.п. Таким образом, на выходе элемента ИЛИ 6 формируются тактовые импульсы регулируемой частоты, необходимые для переключения триггеров 3-i, а это при­водит к генерации тактовых импульсов посредством группы'

элементов И 5-i на выходе блока n И-ИЛИ 4.

При считывании числа из n -разрядного триггерного счетчика 2 на выходе последнего триггера 3-n формирует­ся импульс, открываются ключи i-i /i-n, а в триггеры 3-i вышеописанным способом заносится код операнда n.

Процесс работы управляемого делителя частоты продол­жается до тех пор, пока не будет заблокирован элемент ИЛИ 6 спадом импульса, поступающего на вход управления блока n И-ИПИ 4.

Таким образом, импульсу воздействующему на управляемый вход блока n И-ИПИ 4, соответствует пачка импульсов на вы­ходе триггера 3-n , в которой число импульсов определяет­ся произведением коэффициента А и кодом операнда n. Ко­эффициент А может принимать значения натурального ряда чи­сел и задается вспомогательными счетчиками, применяемыми для организаций различных вычислительных устройств.

Быстродействие управляемого делителя частоты повыша­ется за счет введения следящей обратной связи: выходы триггеров 3-i элементы И 5- i элемент ИЛИ 6 счетные вхо­ды триггеров 5-i. Этим достигается авторегулирование частоты тактовых импульсов на счетных входах триггеров 5-i, в то время как в прототипе используется генератор нерегу­лируемых тактовых импульсов, ограничивающий время работы и скорость вычисления.
