Результат выполнения технологической разработки

В цепи деления используются в качестве силовых органов гидравлические шаговые двигатели, каждый из которых управляется от отдельного звена настройки, при этом выходные валы шаговых гидродвигателей соединены с делительной червячной передачей привода инструмента и ходовым винтом продольной подачи стола, при этом звенья настройки шаговых гидро­двигателей выполнены в виде генераторов гидравлических импульсов, предназначенных для обеспечения передаточного отношения между вращением инструмента и продоль­ным перемещением стола с заготовкой, соответствующего соотношению частот гид­равлических импульсов, которое определяют расчетным числом рабочих щелей на враща­ющихся золотниковых втулках упомянутых генераторов гидравлических импульсов, при­чем указанные золотниковые втулки связаны между собой через несиловую гитару смен­ных зубчатых колес.

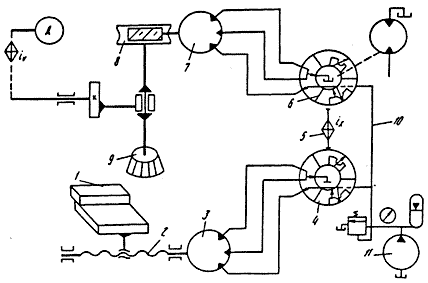

На чертеже представлена гидравлическая цепь деления зубодолбежного станка для нарезания зубчатых реек.

Цепь состоит из узла заготовки 1, совершающей прямолинейное перемещение от ходового винта 2, который приводится во вращение шаговым гидродвигателем 3, уп­равляемый генератором гидравлических им­пульсов 4, выходной валик вращающейся золотниковой втулки с расчетным числом рабочих щелей которого через несиловую гитару сменных зубчатых колес 5 соединя­ется с выходным валиком вращающейся золотниковой втулки генератора гидравличе­ских импульсов 6, управляющим шаговым гидродвигателем 7 привода долбяка 8 через червячную передачу 9, при этом рабочая жидкость для получения импульсов в генераторы гидравлических импульсов посту­пает по трубопроводу 10 от насосной станции 11.

Работа зубодолбежного станка с гидрав­лической цепью деления осуществляется следующим образом.

Главное возвратно-поступательное движе­ние долбяка производится от электродвига­теля Д через звено настройкиi _v. Цепь деления, связывающая вращение долбяка с прямолинейным перемещением стола с заго­товкой, осуществляется от шаговых гидро­двигателей 7 и 3, управляемых генераторами гидравлических импульсов б и 4 соответст­венно, вращающиеся золотниковые втулки с расчетным числом рабочих щелей, определя­ющих передаточное отношение цепи приво­дятся во вращение между собой через несиловую гитару сменных зубчатых колес 5 с передаточным отношениемi _x, вращение золотниковой втулки генератора гидравличе­ских импульсов 6 осуществляется от гидромотора 12.
