Данная конструкция цепи позволяет ре­гулировать передаточное отношение за счет изменения соотношения числа управляющих импульсов, поступающих к исполни­тельным приводам заготовки и долбяка. продольного и поперечного перемещения узла заготовки и производить настройку на нарезание некруглых зубчатых колес с про­извольно заданным числом зубьев.

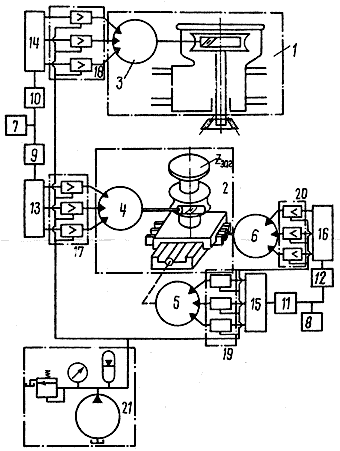

На чертеже изображена схема гидрав­лической цепи обката зубодолбежного стан­ка для нарезания некруглых зубчатых колес.

Цепь содержит узел долбяка 1. узел за­готовки 2. гидравлические шаговые двигатели 3, 4 привода долбяка и заготовки. двигатели 5, 6 привода продольного и попе­речного перемещения узла заготовки. пневматические генераторы 7 и 8 опорной частоты, струйные делительные устройст­ва 9, 10 и 11, 12, устройства распределения 13, 14 и 15, 16 управляющих импульсов, пневмогидравлические преобразователи-усилители 17, 18 и 19, 20, насосную установ­ку 21. Выводы пневматических генераторов 7 и 8 опорной частоты соединены с входами струйных делительных устройств 9. 10 и 11. 12 соответственно. Струйные делительные устройства пропускают на выходы только определенные номера импульсов из посту­пающей на их входы последовательности управляющих импульсов.

Выходы делительных устройств соеди­нены с соответствующими устройствами распределения 13. 14 и 15. 16 управляющих импульсов по каналам гидравлических ша­говых двигателей привода долбяка и заго­товки. привода продольного и поперечного перемещения узла заготовки.

Выходы каждого устройства распреде­ления управляющих импульсов соединены с входами дискретных пневмогидравлических преобразователей-усилителей 17, 18 и 19, 20, которые непосредственно осуществ­ляют релейное подключение напорной и сливной магистралей насосной установки к рабочим камерам шаговых гидродвигате­лей.

Гидравлическая цепь обката зубодол­бежного станка для нарезания некруглых зубчатых колес работает следующим обра­зом.

Пневматические генераторы 7 и 8 опор­ной частоты непрерывно вырабатывают пневматические импульсы, которые посту­пают на входы струйных делительных уст­ройств 9. 10 и 11, 12 соответственно. В зависимости от требуемого передаточного отношения (соотношения угловых скоро­стей, определяемого числом управляющих импульсов, поступающих к шаговым гидро­двигателям) движения долбяка и заготовки. перемещения узла заготовки по центроиде делительные устройства пропускают только определенные номера импульсов, выраба­тываемые генераторами 7 и 8 опорной час­тоты.

Пропускаемые импульсы поступают на входы устройств распределения 13, 14 и 15, 16 управляющих импульсов по каналам шаговых гидродвигателей, а с устройств распределения на дискретные пневмогид­равлические преобразователи-усилители 17, 18 и 19, 20, выходы которых подключают напорную и сливную магистрали насосной установки 21 к рабочим камерам шаговых гидродвигателей 3. 4 привода долбяка и за­готовки и гидродвигателей 5. 6 привода про­дольного и поперечного перемещения узла заготовки, что обеспечивает перемещение его по центроиде при нарезании некруглых зубчатых колес.
