Результат выполнения технологической разработки

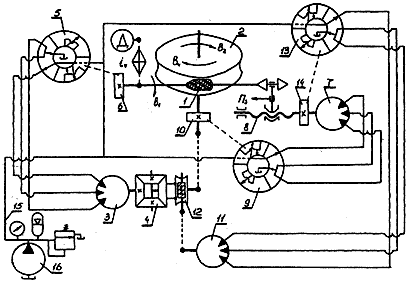

Станок включает в себя инструмент 1, совершающий вращательное движение от электродвигателяdчерез звено настройкиiv, заготовку 2, взаимодействующую с инструментом по цепи обката (деления) и осуществляющую вращение от гидравличе­ского шагового двигателя 3, кинематически связанного со столом станка через диффе­ренциал 4 и управляемого от генератора гидравлических импульсов 5, золотниковая втулка с расчетным числом рабочих щелей которого получает вращение от зубчатого колеса 6, закрепленного на шпинделе инструмента 1, тангенциальная подача инс­трумента, связывающая вращение заготовки и перемещение инструмента в осевом направлении осуществляется от шагового гидродвигателя 7, кинематически связанного с инструментом посредством ходового винта 8 и управляемого генератором гидравличе­ских импульсов 9, золотниковая втулка с рабочими щелями которого получает враще­ние от зубчатого колеса 10, закрепленного на шпинделе стола с заготовкой, дополни­тельное вращение заготовки, вызванное осевым перемещением инструмента осущест­вляется по дифференциальной цепи от шагового гидродвигателя 11, кинематически связанного через червячную передачу 12 с суммирующим механизмом в виде диффе­ренциала с коническими колесами и управ­ляемого от генератора гидравлических импульсов 13, золотниковая втулка с рабочими щелями которого получает враще­ние от зубчатого колеса 14, закрепленного на ходовом винте 8 тангенциальной подачи инструмента, передаточное отношение между величинами подач будет определяться рас­четным числом рабочих щелей на золотни­ковых втулках генераторов гидравлических импульсов соответствующих приводов, рабо­чая жидкость пои этом к генераторам гидравлических импульсов подводится по трубопроводам 15 от насосной установки 16.

Работа станка осуществляется следующим образом.

Вращение инструмента 1 производится от электродвигателя d через звено настройки iv и связано с вращением заготовки цепью деления (обката) и осуществляется шаговым гидродвигателем 3, кинематически связан­ным через суммирующий механизм 4 в виде дифференциала с коническими колесами со шпинделем заготовки 2 и управляемым генератором гидравлических импульсов 5, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 6, закрепленного на шпинделе инструмента.

Тангенциальная подача инструмента осу­ществляется гидравлическим шаговым гидро­двигателем 7, кинематически связанным с ходовым винтом 8 тангенциальной подачи и управляемым генератором гидравлических импульсов 9, золотниковая втулка которого получает вращение от шпинделя заготовки посредством зубчатого колеса 10, дополни­тельное вращение заготовки, обусловленное 'осевым перемещением инструмента, осуще­ствляется дифференциальной цепью от ша­гового гидродвигателя 11, кинематически связанного посредством червячной передачи 12 с суммирующим механизмом 4 в виде дифференциала с коническими колесами и управляемого генератором гидравлических импульсов 13, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 14, закрепленного на ходовом винте 8 тангенциальной подачи инструмента, при этом рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 15 от насосной установки 16.
