Результат выполнения технологической разработки

Станок снабжен гидравлическими шаговыми двигателями, управляемыми генераторами гидравлических импульсов, имеющими зо­лотниковые втулки с расчетным числом рабочих щелей и кинематически связанными посредством кулачка затылования и ходового винта продольной подачи соответственно с поперечной кареткой и продольным суппор­том и гидравлическим шаговым двигателем, предназначенным для осуществления диффе­ренциального движения путем сообщения дополнительного поворота кулачку затылова­ния при перемещении суппорта в продольном направлении при шлифовании резьбовых изделий со спиральными стружечными ка­навками и управляемым генератором гидрав­лических импульсов, имеющим золотниковую втулку с рабочими щелями, получающую вращение от зубчатого колеса, закрепленного на ходовом винте продольной подачи суппорта, при этом передаточное отношение между величинами подачи соот­ветствует отношению чисел рабочих щелей на золотниковых втулках соответствующих генераторов гидравлических импульсов.

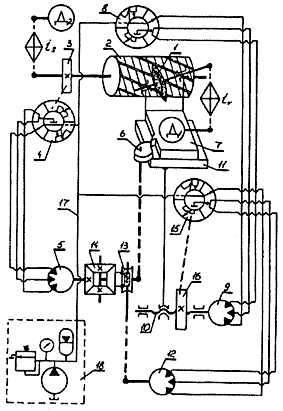

На чертеже представлена схема станка с гидравлическими связями для шлифования цилиндрических резьбовых изделий со спи­ральными стружечными канавками.

Станок включает в себя инструмент 1, совершающий вращательное движение от электродвигателя Д1 через звено настройкиi _v, заготовку 2, получающую вращение от электродвигателя Д2 через звено настройкиis, на шпинделе которой закреплено зубчатое колесо 3, осуществляющим вращение золот­никовой втулки генератора гидравлических импульсов 4, соединенного системой трубоп­роводов с шаговым гидравлическим двигате­лем 5, осуществляющим посредством кулачка затылования 6 поперечное возвратно-поступательное движение каретки 7, а также от упомянутого зубчатого колеса получает вращение золотниковая втулка генератора гидравлических импульсов 8, управляющим шаговым гидродвигателем 9, осуществляю­щим посредством ходового винта 10 продоль­ное перемещение суппорта 11 с инструментом, для получения заготовкой винтового движения, добавочное движение, связанное с винтовым расположением стру­жечных канавок изделия, осуществляется от шагового гидродвигателя 12, кинематически связанного через червячную передачу 13 с суммирующим механизмом 14 в виде дифференциала с коническими колесами и управляемого генератором гидравлических импульсов 15, золотниковая втулка с рабочими щелями которого получает враще­ние от зубчатого колеса 16, закрепленного на ходовом винте 10 продольной подачи, при этом рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 17 от насосной установки 18, а передаточное отношение между величина­ми подач будет определяться расчетным числом рабочих щелей на золотниковых втулках генераторов гидравлических импуль­сов соответствующих приводов подач.

Работа станка осуществляется следующим образом.

Вращение инструмента 1 производится от электродвигателя Д1 через звено настройки i _v, а заготовка 2 получает вращение от электродвигателя Д2 через звено настройкиis. Поперечное возвратно-поступательное движение каретки 7 с инструментом 1 (движение затылования) осуществляется от шагового гидродвигателя 5, кинематически связанного с кулачком затылования 6 и управляемого генератором гидравлических импульсов 4, золотниковая втулка с рабочи­ми щелями которого получает вращение от зубчатого колеса 3, закрепленного на шпинделе заготовки 2, продольное переме­щение суппорта 11 с инструментом 1 осуществляется от шагового гидродвигателя 9, кинематически связанного посредством ходового винта 10 и управляемого генерато­ром гидравлических импульсов 8, золотни­ковая втулка с рабочими щелями которого получает вращение от вышеупомянутого зубчатого колеса 3, добавочное движение в цепи осуществляется от шагового гидродви­гателя 12, кинематически связанного посред­ством червячной передачи 13 с суммирующим механизмом 14 в виде дифференциала с коническими колесами и управляемого генератором гидравлических импульсов 15, золотниковая втулка с рабочими щелями которого получает враще­ние от зубчатого колеса 16, закрепленного на ходовом винте 10 продольной подачи, при этом рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 17 от насосной установки 18.
