Номер

79-154-03

Наименование проекта

Дифракционная фокусирующая антенна на основе амплитудной зонированной структуры с прозрачной первой зоной.

Назначение

Позволяет упростить конструкцию и вес фокусирующих линзовых антенн

Рекомендуемая область применения

В антенной технике

Описание

Разработка является результатом научно-исследовательской работы.

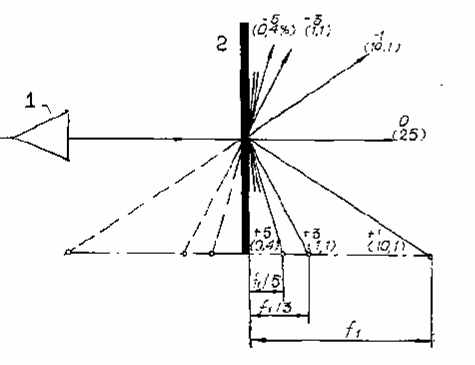

ДФА содержит облучатель см. рис. 1,

Рис. 1а

Рис.1б

в качестве которого целесообразно использовать конический рупор и ДФС (2). Из облучателя на ДФС падает монохроматическая электромагнитная волна (ЭМВ). После прохождения через ДФС за счет дифракции ЭМВ фокусируется в главном и побочных фокусах высших порядков.

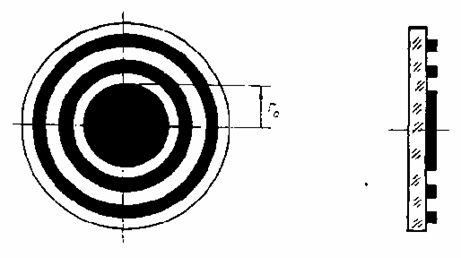

Дифракционная структура предлагаемой АЗС приведена на рис. 1а. Амплитудная дифракционная фокусирующая структура (ДФС) представляет собой круговую периодическую дифракционную решетку с линейно-изменяющимся периодомrп и прозрачной для ЭМВ первой зоной с радиусом rо.

Преимущества перед известными аналогами

В отличие об аналогов вместо диэлектрической линзы используется ДФС, что упрощает конструкцию и уменьшается массо-габаритные параметры

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижена масса и габариты в 10 и более раз, взависимости от линзы

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.07.2003
