Номер 79-153-03 |
|
Наименование проекта Дифракционная фокусирующая антенна на основе фазовой голографической зонной пластинки |
|
Назначение Позволяет увеличить дифракцоинную эффективность голографической зонной пластинки (ГЗП) |
|
Рекомендуемая область применения В антенной технике |
|
Описание Разработка является результатом выполнения научно-исследовательской работы. Дифракционная структура фазовой ГЗП приведена на рис.1а.

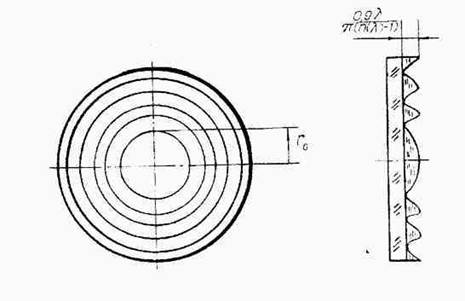

Рис.1а Фазовая ГЗП представляет собой круговую периодическую решетку с линейноизменяющимся периодом и с фазовым синусоидальным профилем зон, расположенной на малопотерной диэлектрической подложке. Радиус первой зоны ГЗП равен г. Принцип работы предлагаемой ДФА показан на рис.1б.

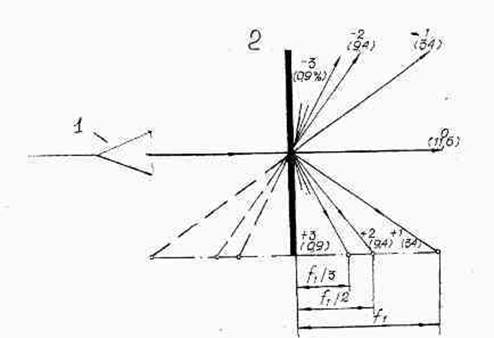

Рис.1б содержит облучатель 1 и фазовую ГЗП 2. На фазовую ГЗП из облучателя падает монохроматическая ЭМВ. После прохождения через фазовую ГЗП ЭМВ за счет дифракции фокусируется как в главных фокусах 1-го порядка (
|
|
Преимущества перед известными аналогами Отличается тем, что вместо амплитудной пространственной линейно-частотной модуляции зон ГЗП применена аналогичная фазовая ГЗП, на которой основана ДФА |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Увеличен КПД в 5,4 раза за счет фазовой инверсии |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 07.07.2003 |
=34%), так и в побочных ДФА фокусах высших порядков.
