Номер 77-043-03 |
||
|
Наименование проекта Датчик разности давлений |
||
|
Назначение Для преобразования разности давлений жидкости или газа в электрический унифицированный сигнал постоянного тока . |
||
|
Рекомендуемая область применения Системы автоматического регулирования и управления технологическими процессами, а также для измерения давления в энергоустановках и магистралях тепло- и водоснабжения. |
||
|
Описание Результат выполнения конструкторской разработки. Кремниевый тензорезистивный преобразователь, соединенный с подложкой из боросиликатного стекла С35 методом электростатического соединения, размещен на разделительной мембране, установленной в корпус. Корпус содержит две камеры давления, каждая из которых образована крышкой с отверстием для подвода измеряемого давления, две рабочие камеры, заполненные электроизоляционной жидкостью и отделенные одна от другой разделительной мембраной, закрепленной по наружному контуру на корпусе; два мембранных чувствительных элемента, внутренние полости которых соединены каналом с рабочими камерами. мембранные чувствительные элементы выполнены в форме двух мембранных коробок складывающегося типа для обеспечения защиты тензопреобразователя от разрушения при превышении одностороннего предельно допустимого рабочего давления.

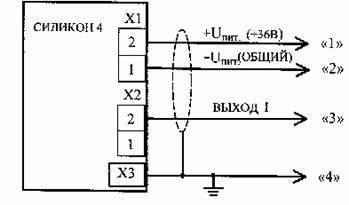

Схема электрическая внешних соединений датчика К конкурентным преимуществам следует отнести следующее: минимальные габаритные размеры и масса, низкая себестоимость. |
||
|
Преимущества перед известными аналогами Датчик не требует корректировки выходной характеристики в течение всего срока эксплуатации. |
||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||
|
Технико-экономический эффект Повышение надежности работы системы на 95%. |
||
|
Возможность передачи за рубеж Возможна передача за рубеж |
||
|
Дата поступления материала 17.07.2003 |
