Номер 70-048-03 |
Наименование проекта Устройство для измерения физико-химических свойств жидкости |
Назначение Повышение точности и расширение функциональных возможностей за счет обеспечения измерения поверхностного натяжения |
Рекомендуемая область применения Аэрогидродинамические устройства измерительной техники различных отраслей промышленности |

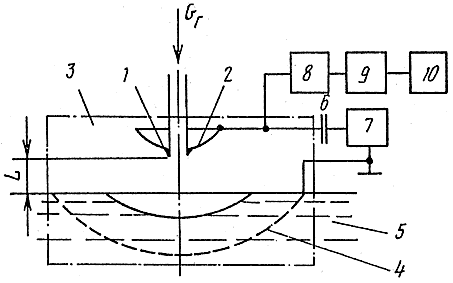

Описание Результат выполнения технологической разработки Устройство содержит сопло 1, на вход которого подан газ с постоянным расходомgr=constс выхода регулятора расхода газа (на чертеже не показан). На трубке сопла 1 размещена первая обкладка 2 двухобкладочного конденсатора 3. Вторая обкладка 4 выполнена в виде сетки и помещена в контролируемую жидкость 5. Первая и вторая обкладки двухобкладочного конденсатора 3 выполнены в виде концентрических шаровых поверхностей. Первая обкладка 2 подключена через разделительную емкость 6 к потенциальному выходу генератора 7 высокой частоты и к входу детектора 8. соединенного через фильтр 9 низких частот с регистратором 10. На поверхности жидкости от действий струи газа образуется углубление 11. Устройство для измерения свойств жидкости работает следующим образом. Струя газа выходит из сопла 1, расположенного на постоянном расстоянии i от поверхности жидкости, натекает на поверхность жидкости и образует на последней углубление 11. Расход газаgrподаваемого на вход сопла 1 выбирается меньшим критического gr КРИТ, при котором происходит переход поверхности углубления от устойчивого в автоколебательное состояние. Объем v углубления 11 определяется значением поверхностного натяжения жидкости однозначно при условии, если заданы и постоянны расход газа gr и плотность контролируемой жидкости pж. Изменение поверхностного натяжения О приведет к изменению объема v углубления 11, что в свою очередь вызовет изменение емкости между обкладками 2 и 4. Конденсатор 3 включается в плечо емкостного делителя, образованного собственной емкостью двухобкладочного конденсатора 3 и емкостью 6. Обкладки 2 и 4 конденсатора 3 подключены соответствующим образом к выходам генератора 7 высокой частоты. Изменение емкости конденсатора 3 вследствие изменения объема v углубления при 'изменении поверхностного натяжения приводит к изменению амплитуды гармонического высокочастотного сигнала, поступающего на вход детектора 8. Напряжение с выхода детектора 8 поступает на вход фильтра 9 низких частот, на выходе которого будет огибающая высокочастотного напряжения, т.е. аналоговый сигнал, определяющий коэффициент поверхностного натяжения жидкости. Выполнение обкладок конденсатора 3 в виде концентрических шаровых сегментных поверхностей дает возможность повысить точность измерений за счет повышения точности преобразования объема углубления 11. Предложенным устройством можно осуществлять измерение поверхностного натяжения непрозрачных вязких сред как в лабораторных, так и в промышленных условиях. |
Преимущества перед известными аналогами Отлич-ся тем, что 2-хобкладочный конденсатор вып. в виде концентрич-х шаровых сегм-х поверхн-й, одна из кот-х распол. над поверхн жидкости в ц. кот. установлено сопло и соед-на с ГВЧ, а друг вып. в виде сетки, погруж в контрол жид. и заземл |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект На 28% повышается точность измерения и на 25% расширяются функциональные возможности за счет обеспечения измерения поверхностного натяжения |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 10.06.2003 |
