ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 63-072-03 |
|
Наименование проекта Оптотиристор |
|
Назначение Для использования в силовой преобразовательной технике |
|
Рекомендуемая область применения Как переключающий и регулирующий элемент в системах промышленной автоматики, микропроцессорных системах управления двигателями переменного тока, контактными силовыми устройствами, силовыми тиристорными ключами и т.д. |
|

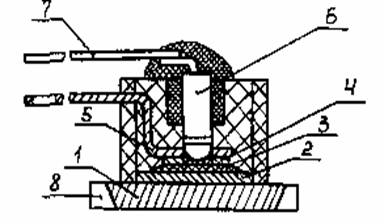

Описание Результат выполнения конструкторской разработки. Оптотиристор состоит из корпуса, расположенного на основании 1 (см. рисунок), на котором установлены анодный термокомпенсатор 2, кремниевый тиристор 3 с фотоприемным окном, катодный термокомпенсатор 4, катодный силовой вывод 5, которые спаиваются одновременно в конвейерной водородной печи. Внутри корпуса в фотоприемном окне кремниевого тиристора установлен излучающий светодиод 6 с выводами цепи управления 7. Основание выполнено с проточками-замками прямоугольной формы, имеющими выступы, расположенные с обеих сторон и выполненные с возможностью обеспечения адгезии корпуса с основание, а более короткие стороны основания имеют проточки овальной формы, расположенные симметрично противоположно относительно центра. Выводы цепи управления и катодный силовой вывод выполнены с овальными отверстиями, которые необходимы для жесткого спаивания, обеспечивая герметизацию корпуса и предотвращая вращение корпуса относительно основания. Работает оптотиристор следующим образом. При подаче постоянного или переменного тока на оптотиристор производится регулирование тока излучающим светодиодом, получающим питание от отдельного источника тока через выводы цепи управления, анодный термокомпенсатор и катодный ермокомпенсатор, чем обеспечивается рабочий режим оптотиристора при перепаде температур.
|
|
Преимущества перед известными аналогами Отличается высокой помехозащищенностью и упрощением конструкции за счет электрической развязки силовой и управляющей цепей |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Оптотиристор надежен в работе, массогабаритные размеры его снижены на 30% |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 320 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 22.07.2003 |
Рис. 1. Оптотиристр
