Номер 63-054-03 |
|
Наименование проекта Импульсатор для импульсной газлифтовой эксплуатации скважин |
|
Назначение Для наложения на поток подаваемого газа периодических колебаний по расходу и давлению в автоматическом режиме |
|
Рекомендуемая область применения Для исключения колебаний давления на забое скважины и лифтовой колонне труб в процессе газлифтной эксплуатации скважин |
|
Описание

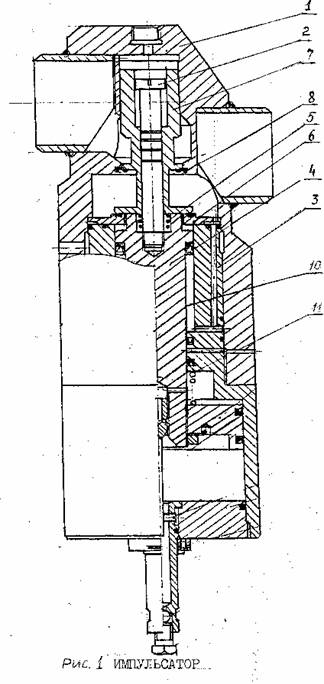

Результат выполнения конструкторской разработки Конструкция устройства включает корпус 1 (см. рисунок 1) с подводящим и отводящим патрубками. Внутри корпуса установлен ступенчатый полый стакан 3, в котором расположен кольцевой поршень 4, связанный со ступенчатым штоком 5. Между торцом ступенчатого стакана и выступом в корпусе 1 установлено седло 6 торцевого клапана 7, которое упирается на него своей тарелью с одновременным торцевым взаимодействием с фигурной манжеткой 8, другой тарелью 9 и изоляцией осевых каналов подводящего и отводящего патрубков друг от друга. Между стенкой ступенчатого штока 5, ступенчатым стаканом 3 и кольцевым поршнем 4, образованы кольцевые камеры 10 и 11, заполненные вязкой незамерзающей жидкостью, перетекающей из одной камеры в другую с расчетным расходом. На рисунке 2 показан график колебаний давления (кривая 1 - при постоянном газлифте, кривая 2 - при периодическом наложении пульсации).
|
|
Преимущества перед известными аналогами Исключены колебания давления на забое скважины и лифтовой колонны труб, влекущие за собой разрушение призабойной зоны |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 500 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 13.06.2003 |
