Номер 63-052-03 |
|
Наименование проекта Блок регулировки температуры (БРТ) |
|
Назначение Для установки и поддержания заданного температурного режима в камерах установок с нагревательным элементом до 4 кВА путем автоматического включения и отключения питания |
|
Рекомендуемая область применения Регулировка температурных параметров технологических процессов |
|

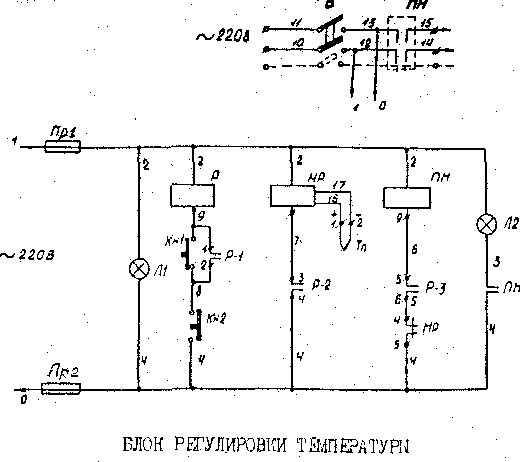

Описание Результат выполнения конструкторской разработки Конструктивно блок выполнен в форме прямоугольного футляра, сваренного из листовой стали толщиной 1,5 мм, внутри которого размещен блок приборов. Блок приборов состоит из шасси и панели. На панели установлен милливольтметр, пакетный выключатель, предохранители, сигнальные лампы и кнопки «Пуск» и «Стоп». На шасси блока питания расположены реле и магнитный пускатель. Футляр БРТ с обратной стороны закрыт крышкой, в которой имеется окно для вывода термопары и силовой сети. Термопару рабочим концом устанавливают в рабочей камере установки. Для обеспечения заданной температуры указатель регулирующего устройства МР (см. рисунок) заранее устанавливают на соответствующую отметку шкалы. Под действием разности температур между рабочим концом термопары и ее свободными концами возникает термоэлектродвижущая сила и электрический ток в цепи, пропорционально которым отклоняется стрелка микровольтметра. Когда температура в рабочей камере достигает заданной и стрелка МР установится против указателя задатчика, обмотка управлявшего реле обесточивается, и контакты МР размыкаются. В итоге размыкаются контакты ПМ и снимается напряжение с нагревательных элементов.
|
|
Преимущества перед известными аналогами Обеспечивает необходимый температурный режим протекания технологического процесса, улучшает качество готовой продукции |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Позволяет снизить затраты труда на 25%, повысить качество технологических процессов |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 320 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 15.07.2003 |
При понижении температуры в камере на величину, равную 5
0С, контакты МР снова замыкаются и замыкают главные контакты ПМ.
