Результат выполнения конструкторской разработки.

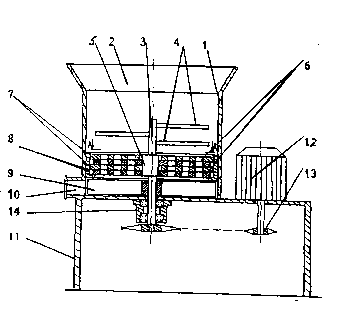

Измельчитель перговых сотов включает вертикальную цилиндрическую рабочую камеру 1 (см.рисунок) с загрузочной горловиной 2. Внутри камеры соосно с ней в подшипниковой опоре 14 установлен ротор 3, снабженный поярусно закрепленными на нем радиально установленными штифтами 4. В корпусе измельчителя закреплено фиксаторное кольцо 8 с размещенным в нем ситовым механизмом, состоящим из чередующихся неподвижных сит 6, закрепленных на корпусе рабочей камеры, а также подвижных сит 7, шарнирно соединенных с валом ротора 3 через эксцентрик 5 с возможностью поступательного перемещения в горизонтальной плоскости относительно неподвижной. При этом эксцентрик закреплен на валу ротора в зоне размещения ситового механизма. В зависимости от положения эксцентрика отверстия в неподвижных и подвижных ситах могут либо полностью совпадать, либо частично перекрывать друг друга. В нижней части корпуса на валу установлен крылач 9, предназначенный для выгрузки измельченного материала через выгрузное окно 10. Камера установлена на основании 11, а вал ротора имеет возможность вращаться от электродвигателя 12 через клиноременную передачу 13.

Измельчитель работает следующим образом.

Измельчаемый материал (куски перговых сотов) подается в загрузочную горловину, откуда под действием гравитационных сил попадает в корпус, где подвергается ударному воздействию штифтов вращающегося вала ротора. Вследствие этого ударного воздействия куски перговых сотов разрушаются до образования отдельных гранул перги, не связанных восковой основой в монолит. Перговые гранулы, вращаясь вместе с воздушно-продуктовым слоем внутри рабочей камеры, падают на поверхность верхнего неподвижного сита и при совмещении отверстий подвижных и неподвижных сит проваливаются в каналы, образованные отверстиями этих сит, а затем при повороте эксцентрика на 180 град. и смещении вследствие этого подвижных сит относительно неподвижных перговые гранулы подвергаются сжатию в радиальном направлении, при котором происходит разрушение оболочек коконов. При дальнейшем повороте эксцентрика на 180 град. и связанным с этим совмещением отверстий подижных и неподвижных сит перговые гранулы выпадают из канала в подситовое пространство измельчителя, откуда крылачом выгружаются через выгрузную горловину.

Измельчитель перговых сотов награжден серебряной и бронзовой медалями на Московском Международном Салоне инноваций и инвестиций.
