Результат выполнения конструкторской работы.

Способ формирования высоковольтных импульсов заключается в подаче с конденсатора, подключенного к источнику питания через накопительную индуктивность, параллельно которой подключена нагрузка, на анод тиратрона положительного напряжения и импульса положительной полярности на управляющую сетку.

Способ отличается тем, что устанавливают давление газа, задающее параметр:

q _кр = Ар + В,

где q _кр - предельный заряд, прошедший через отверстие сетки, при котором происходят обрыв тока в тиратроне и формирование высоковольтного импульса на

нагрузке, мКл;

р-давление газа, мм.рт.ст.;

aи В - коэффициенты, характерные для каждого коммутатора.

Затем рассчитывают величины напряжения источника питания, индуктивность дросселя и емкость конденсатора, используя соотношение:

q _кр = С ^. Е_n^.(1 - соs ^. t_обр),

где С - емкость конденсатора,Ф;

e _n -напряжение источника питания,В;

- собственная частота колебаний контура,1/c;

l -величина накопительной индуктивности, Гн;

t_обр- время обрыва тока, с.

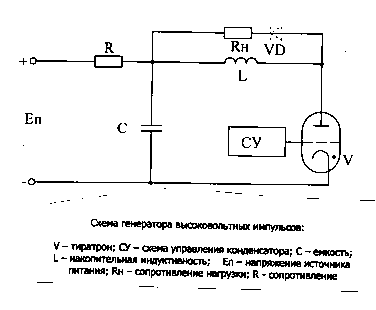

Схема генератора высоковольтных импульсов представлена на рисунке.

Способ формирования высоковольтных импульсов напряжения отличается тем, чтонагрузка и индуктивность одним полюсом подключены к земле. Кроме того,в момент обрыва разряда на сетку тиратрона подается импульс напряжения отрицательной полярности. В этом случае часть анодного тока в момент обрыва дугового разряда протекает через сетку, чтоприводит кувеличениюстабильностиобрыва электрической дуги, уменьшению времени выключения тиратрона ик небольшомуувеличениюамплитуды напряжения на нагрузке.
