Результат выполнения конструкторской разработки.

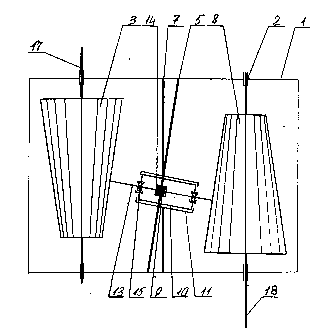

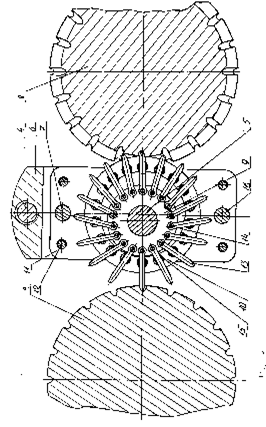

Зубчатый вариатор содержит корпус вариатора 1 (рис.1,2), подшипники качения 2, усеченные ведущий 3 и ведомый 8 конусы, паразитное колесо, механизм поступательного перемещения паразитного колеса, выполненные в виде винта 4, расположенного над паразитным колесом параллельно его перемещению вдоль оси паразитного зубчатого колеса 5 и вилки перемещения 6 паразитного колеса, последнее выполнено в виде гайки на винте, при этом паразитное колесо выполнено зубчатым с возможностью изменения шага за один оборот за счет расположенных под углом друг к другу оси паразитного зубчатого колеса и направляющих паразитного зубчатого колеса 7 и 16, причем оси этих направляющих параллельны соответственно осям вращения ведущего и ведомого конусов, а ось паразитного зубчатого колеса параллельна осям вращения внутренней 9 и внешней 10 обойм. При этом внешняя обойма вращается внутри корпуса 11 паразитного зубчатого колеса, состоящего из двух половин, стянутых винтами 12, причем зубья 13 крепятся к внутренней обойме паразитного зубчатого колеса с помощью цилиндрических шарниров 14, а в направляющих 15 внешней обоймы выполнены отверстия, в которых расположены зубья с возможностью поступательного движения. При этом на усеченных ведущем и ведомом конусах нарезаны зубья с переменной шириной и одинаковой высотой зубьев по длине конуса относительно условного зубчатого колеса, расположенного на наименьших одинаковых диаметрах усеченных ведущим и ведомом конусах.

Вариатор работает следующим образом.

Крутящий момент подводится к входному валу 17, выполненному заодно с ведущим усеченным зубчатым конусом, расположенным на подшипниках качения в корпусе зубчатого вариатора. Далее посредством зубчатого зацепления крутящий момент передается на паразитное колесо зубьям 13, затем направляющим внешней обоймы и цилиндрическим шарнирам внутренней обоймы. При этом относительное вращение обойм и поступательное движение зубьев в обойме 10 изменяет шаг на выступающих частях зубьев со стороны ведомого зубчатого усеченного конуса, и крутящий момент передается на ведомый вал 18.
