Результат выполнения конструкторской разработки.

Сварочный аппарат Форсаж-250 на основе транзисторных инверторов обеспечивает высококачественную сварку штучными электродами марки ММА.

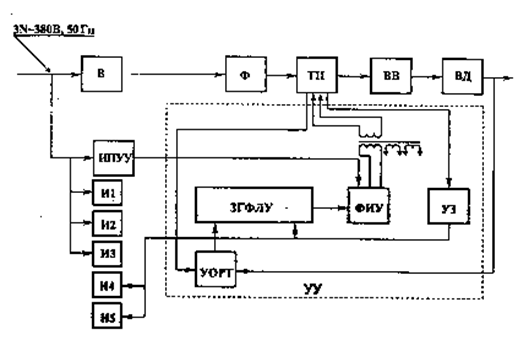

Аппарат выполнен в виде переносного моноблока и содержит:

входной выпрямитель (В);

входной фильтр (Ф);

транзисторный преобразователь (ТП);

выходной выпрямитель ВВ:

устройство управления (УУ);

источник питания устройства управления (ИПУУ);

индикаторы"Сеть": a, b, c (И1, И2, И3);

индикатор"Перегрев"(И4);

индикатор "Перегрузка" (И5);

задающий генератор и формирователь логики управления (ЗГФЛУ);

триггер (ТГ);

формирователь импульсов управления (ФИУ);

выходной дроссель (ВД);

устройство ограничения и регулирования тока (УОРТ);

устройство защиты от перегрева транзисторов преобразователя (УЗ).

Сварка производится штучными плавкими электродами любой марки диаметром 2,5-5,0 мм при дуге, образованной постоянным током, регулируемым в пределах 70-250А специальным регулятором, расположенным на передней панели аппарата.

При наличии специальных аксессуаров и материалов для аргонодуговой сварки аппарат может использоваться для сварки узлов, деталей и материалов из титана, нержавеющей стали и медных сплавов.

Сварочный аппарат Форсаж-250 характеризуется высокими надежностью и качеством сварных швов. Имеет небольшую массу и габаритные размеры при высоких энергетических показателях.
