Результат выполнения конструкторской разработки.

Датчики уровня РУПТ-А состоят из первичного преобразователя (ПП) и передающего преобразователя (ППР).

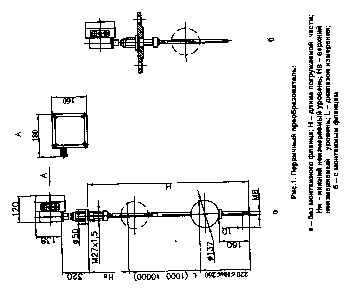

ПП состоит из корпуса (рис.1), погружного элемента и поплавка с постоянными магнитами. Корпус имеет съемную крышку и кабельный ввод для подвода кабеля связи с ППР. Погружной элемент может иметь жесткую или гибкую (свыше 4 м) конструкцию. Гибкая конструкция погружного элемента обеспечивает удобство при транспортировании и монтаже на объекте. Поплавок первичного преобразователя изготавливается из стали 12Х18Н10Т, титана (для сжиженных газов) или из вспененного эбонита. Минимальный диаметр поплавка составляет 48 мм.

ППР (рис.2) смонтирован на двух печатных платах, жестко укрепленных в герметизированном корпусе из пластика, степень защиты корпуса от воздействия окружающей средыiР65. На крышку корпуса выведены цифровой индикатор"Уровень", а также индикаторы"Сеть"и"Авария". Индикатор"Авария"сигнализирует о нахождении поплавка в зоне неизмеряемого уровня.

Рабочая среда - нефть, сжиженные газы, вода и другие жидкости, вязкость которых не ограничивается при отсутствии застывания контролируемой среды на элементах конструкции ПП и отложений на них, препятствующих перемещению поплавка.

Принцип действия датчика основан на измерении времени распространения ультразвуковой волны до опорного магнита и до магнита, расположенного в поплавке, с последующим преобразованием временного интервала в информационный сигнал, пропорциональный контролируемому уровню.
