Результат выполнения конструкторской разработки.

Теплогенератор работает от бытовых газовых баллонов 1 (см. рис.).

Генератор представляет собой комплект горелки 2 с подставкой 3, позволяющей устанавливать прибор в удобное положение при помощи регулировочного винта 4. Корпус и накладка образуют газовоздушный смеситель. Между корпусом и излучателем находится распределительная камера. В корпусе установлен переходник, имеющий резьбу для подсоединения сопла и штуцера. Излучатель горелки, состоящий из скрепленных огнеупорной замазкой плиток, вклеивается в специальное посадочное место в корпусе. По периметру сетка прижимается к рамке, которая крепится к корпусу винтами.

Горелка разжигается от любого источника огня. Открывается редуктор, при этом подводимый к штуцеру газ через сопло поступает в газовоздушный смеситель, который предназначен для дозировки необходимого для сгорания количества воздуха. В смесителе происходит перемешивание газа с воздухом и в распределительной камере перед излучателем обеспечивается необходимое давление смеси.

Газовая смесь из распределительной камеры поступает в отверстия плиток излучателя и воспламеняется на наружной поверхности излучателя. При появлении пламени на поверхности излучателя источник огня убирается.

По истечении 1-1,5 мин. после разжигания горелки излучатель разогревается и керамические плитки становятся источником теплового излучения.

Сетка, раскаляясь, увеличивает поток инфракрасного излучения и уменьшает влияние холодных потоков воздуха на излучающую способность раскаленной керамики.

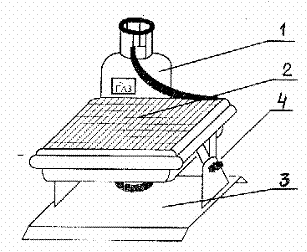

Рис. Теплогенератор газовый инфракрасного излучения
