Частное техническое решение, имеющее самостоятельное значение.

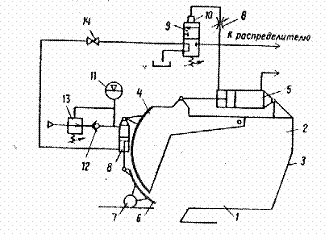

Ковш скрепера содержит днище 1 (см. рис.), боковые 2 и заднюю 3 стенки и заслонку. Подвижная часть заслонки выполнена составной и содержит верхнюю часть 4, шарнирно соединенную с боковыми стенками ковша и со штоком гидроцилиндра 5 поворота заслонки, который своим корпусом шарнирно соединен с боковыми стенками ковша. Нижняя часть заслонки 6 снабжена опорным устройством 7 и установлена с возможностью перемещения по поверхности верхней части заслонки посредством шарнирно соединяющего обе части заслонки вспомогательного гидроцилинндра 8. Корпус гидроцилиндра закреплен на верхней части заслонки, а гидропривод снабжен гидроаккумулятором 11, сообщенным с поршневой полостью вспомогательного гидроцилиндра. Штоковая полость последнего подключена к двухпозиционному гидрораспределителю 9 с возможностью сообщения ее в одной позиции золотника со сливом, а в другой - со штоковой полостью гидроцилиндра поворота заслонки, которая соединена с камерой управления 10 двухпозиционного распределителя. Обратный клапан 12 и гидроклапан 13 обеспечивают зарядку гидроаккумулятора до заданной величины.

В исходном положении перед началом набора грунта верхняя часть заслонки опущена вниз и полость гидроцилиндра 5 перекрыта золотником основного гидрораспределителя. Золотник двухпозиционного гидрораспределителя 9 под действием пружины поднят вверх и соединяет штоковую полость гидроцилиндра 8 со сливом, а поршневая его полость сообщена с гидроаккумулятором 11, поэтому гидроцилиндр 8 поджимает нижнюю часть заслонки вниз и она опорным устройством 7 опирается на грунт.

При поступательном перемещении скрепера срезаемая ножом стружка грунта поступает в ковш, а опорное устройство 7 перемещается по опорной поверхности, копируя ее рельеф, и обеспечивает тем самым необходимый зазор для прохождения срезанной стружки грунта в ковш. Например, при наезде опорного устройства 7 на какое-либо препятствие нижняя часть заслонки перемещается вверх по поверхности верхней части 4 и перемещает вверх шток гидроцилиндра 8, поршень которого вытесняет рабочую жидкость из поршневой полости в гидроаккумулятор 11. В случае съезда опорного устройства 7 с препятствия гидроцилиндр 8 под давлением рабочей жидкости из гидроаккумулятора 11 опускает вниз нижнюю часть заслонки. После окончания набора грунта ковш скрепера поднимается в транспортное положение, а нижняя часть заслонки автоматически опускается вниз и полностью перекрывает зазор между ножом и нижним краем верхней части заслонки, предотвращая тем самым высыпание грунта из ковша при его транспортировке. Для выгрузке грунта из ковша машинист с помощью основного гидрораспределителя подает рабочую жидкость в штоковую полость гидроцилиндра 5, который поднимает верхнюю часть 4 заслонки. Одновременно происходит подъем нижней части относительно верхней с помощью гидроцилиндра 8. Одновременный подъем верхней и нижней частей заслонки обеспечивает быструю разгрузку ковша скрепера.

Управление заслонкой ковша скрепера при наборе грунта производится автоматически, путем необходимых перемещений нижней части заслонки в соответствии с изменением рельефа разрабатываемого грунта. Поскольку происходит перемещение только нижней части заслонки, а верхняя часть и весь грунт, находящийся в передней части ковша и прилегающий к верхней части заслонки, остается неподвижным, то обеспечивается снижение энергозатрат на управление заслонкой при наборе грунта.
