Результат научно - исследовательской работы

Состоит (см. рис.) из смесителя 1, чугунного сопла 2, узла крепления горелки 3 к кожуху теплового агрегата, распределителя газа 4 с отверстиями 5 для подачи газа на смешение с воздухом.

Смеситель сварной или литой конструкции содержит цилиндрическую камеру, сужающийся конус и цилиндрический, более узкого сечения патрубок, на конце, которого приварен фланец 6, служащий для крепления смесителя к узлу 3. Чугунное сопло закреплено на втулке 7 и представляет собой отливку с двумя каналами, один из которых имеет вид изогнутого кольца 8 и служит для подачи в горелочный туннель газовоздушной смеси, а другой 9 располагается в центре кольцеобразного канала и служит для подачи углеводородов с целью увеличения светимости факела.

Распределитель газа проходит через заднюю крышку смесителя и герметично соединяется с соплом с центральным отверстием.

Внутри газораспределительного патрубка установлен винт 10 с конусным наконечником 11, плотно притертым к центральному отверстию 9 сопла.

Винт перемещается вдоль своей оси с помощью рукоятки 12, а для установки требуемого расхода газа на подсветку на крышке смесителя укрепляется лимб 13. Устройство снабжено патрубками подвода газа 14 и воздуха 15, на которых смонтирована запорная арматура. Для наблюдения за процессом горения газа на смесителе смонтирована горелка 16.

Газогорелочное устройство работает следующим образом:

Газ, выходя из отверстий распределителя газа, попадает в поток воздуха, в корпусе смесителя образуется однородная газовоздушная смесь, гомогенизация которой увеличивается по мере продвижения к основному соплу устройства, где происходит равномерное распределение смеси по сечению канала.

Газовоздушная смесь, выходя в горелочный туннель, воспламеняется и сгорает с образованием короткого высокотемпературного факела . Часть природного газа в количестве до 10% от общего расхода газа поступает в центральный канал сопла, на выходе из которого разлагается на реакции.

Разложение природного газа или ремокрекинг происходит под действием высокой температуры в туннеле.

Образующиеся в результате разложения метана углерод и водород существенно изменяют характеристики факела и печной атмосферы.

Углерод в виде частиц сажи, попадая в высокотемпературные продукты сгорания, начинает интенсивно светиться, увеличивая общую стоимость факела, в результате чего его теплообменные показатели улучшаются.

Водород, поступая в печную атмосферу теплового агрегата снижает ее кислотные свойства.

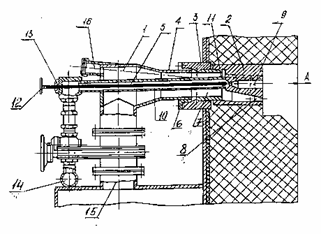

Рис. Газогарелочное устройство
