Описание к ИЛ № 54-283-03

Результат конструкторской разработки

Линия (см. рисунок) включает в себя пресс червячный ЧП 45х25-(1), сушилку 2, вакуум-загрузчик 3, головку профильную 6, вакуум-ванну 8 для охлаждения, тянущую машину 9, отрезное устройство 10, приемное устройство 11, пульт управления 7, шкаф управления 5 и микропроцессорное устройство для регулирования температуры 4.

Принцип работы линии: гранулированный материал вакуум - загрузчиком транспортируется в сушилку, где происходит его подсушка горячим воздухом. Из сушилки материал подается в загрузочную воронку пресса, откуда поступает в цилиндр пресса, где расплавляется, гомогенизируется.

Подготовленный таким образом расплав выдавливается через формующее отверстие профильной головки в виде заготовки. Полученная заготовка поступает в калибр, где калибруется и предварительно охлаждается. Затем заготовка протягивается через калибр тянущей машиной и подается на отрезное устройство, где производится резка заготовки на отрезки определенной длины и далее готовые заготовки направляются в приемное устройство.

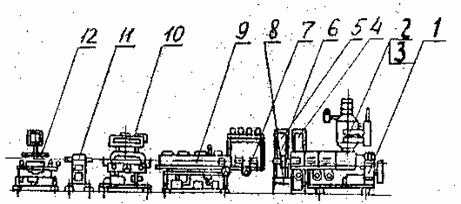

Рис. Линия для производства профильных изделий ЛПИ 45-2
