Номер

54-279-03

Наименование проекта

Речевой информатор для цифрового мультиметра

Назначение

Для речевого воспроизведения информации, отображаемой на индикаторах цифрового радиолюбительского мультиметра типа ММЦ-03

Рекомендуемая область применения

Производство, ремонт и эксплуатация радиоэлектронных устройств промышленного и радиолюбительского назначения

Описание

Результат выполнения конструкторской разработки

В состав устройства (см. рис.1) входят:

Однокристальная микро ЭВМ (ОМЭВМ); постоянное перепрограммируемое запоминающее устройство (ППЗУ); запоминающий регистр (РГ); мультиплексор (МХ); формирователь уровней (Ф); фильтр низких частот (ФНЧ); антилогарифматор (АЛ); усилитель мощности (УМ) и динамик (Д).

Первые четыре элемента функционально объединены в устройство управления (УУ), представляющее собой микропроцессорную систему, остальные блоки составляют аналоговую часть устройства.

Конструктивно речевой информатор выполнен в виде небольшого блока, связываемого с помощью гибкого плоского кабеля с цифровым микромультиметром.

В качестве способа представления речевой информации применена дельта - сигма модуляция.

Для расширения динамического диапазона применено компадирование речевого сигнала, а в качестве устройств, хранящих закодированную речевую информацию,. Использованы электрически программируемые запоминающий устройства (ППЗУ) с ультрафиолетовым стиранием информации.

Информатор работает следующим образом. Цифровая информация (значения измеряемой величины, размерность, вид измерений, сообщения, характеризующие состояние прибора) с индикатора мультиметра поступает на микро ЭВМ информатора, где обрабатывается, и затем передается на устройство воспроизведения речи.

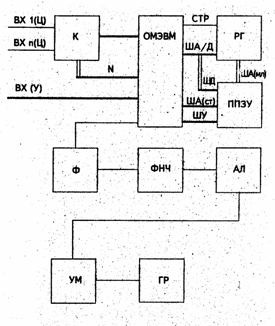

Рис. 1. Структурная схема речевого информатора.

Преимущества перед известными аналогами

Возможность перестройки по виду и набору функций на другие объекты, малые габариты и масса, малая потребляемая мощность

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение устройства улучшает культуру производства, способствует повышению производительности труда в 1,6 раза, минимизировать аппаратные затраты

Возможность передачи за рубеж

За рубеж не передаётся
