Номер 54-184-03 |
|||
|
Наименование проекта Устройство для разборки заготовок после термической резки сталей |
|||
|
Назначение Для механизированной разборки, сортировки и укладки в штабели высокой до 800 мм заготовок из углнродистых сталей после их резки |
|||
|
Рекомендуемая область применения Заготовительные цеха предприятий машино и приборостроения |
|||
|
Описание
Результат конструкторской разработки Устройство (см. рис) представляет собой портальную машину, на верхней балке которой перемещается грузовая тележка i. На тележке размещена электроталь 2 для подъема и опускания траверсы 3 с электромагнитными шайбами и механизмом ее поворота. Портал включает в себя мост 4 и колонны 5, которые жестко связаны с платформами 6, перемещающимися по рельсами уложенным на уровне пола. На платформах размещены приводы передвижения устройства. Управление работой устройства производиться с переносного пульта, расположенного на устройстве. Принцип действия устройства следующий. После разрезки машиной листа на заготовки устройство перемещают к разрезанному листу. Включением кнопки «Вниз» траверса с электромагнитами опускается к заготовке до касания с нею. Нажатием кнопки «Пуск» включаются электромагниты. Включением кнопки «Вверх» траверса с заготовкой поднимается на необходимую высоту, включается привод передвижения тележки, и заготовка подается в зону складирования. Затем траверса опускается, при касании заготовкой пола отключаются движение траверсы и электромагниты. Включается привод подъема траверсы, после чего разборщик подается к следующей заготовке. Цикл повторяется.

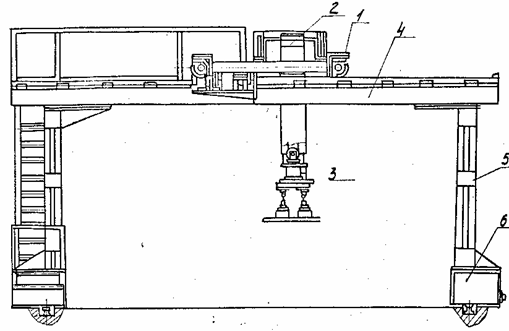

Рис 1. Устройство для разборки заготовок после термической резки сталей. |
|||
|
Преимущества перед известными аналогами Надежность в работе, долговечность, удобство в эксплуатации |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Позволяет повысить в 1,5...2 раза производительность труда, облегчить и улучшить условия труда |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 25.06.2003 |
