Описание к ИЛ № 53-143-03

Результат выполнения конструкторской разработки.

Устройство для регулировки нормы жидкости при непрерывной подаче содержит емкость 3, в которой жидкость с помощью насоса 4 через шланг 5 поступает во входное окно корпуса 17 задвижки. Вращение вала 2 центробежного регулятора 8 осуществляется через цепную передачу 1 от опорно-приводного колеса агрегата. При разных частотах вращения вала с помощью пружины 10, регулируемых гаек 11, 12 грузами 9 и рычагами 6,7 ползун 13 перемещается на разные значения вдоль вала. Так как шибер 16 задвижки связан с ползуном, с помощью подшипника 14 и П-образной соединительной детали 15 при вращении ползуна шибер осуществляет поступательное движение (Рис. 1).

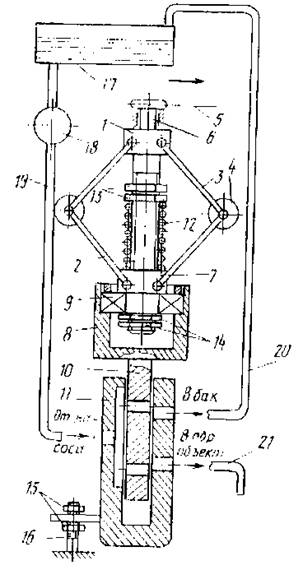

Рис. 1

Гайка-винтовая пара 18, 19 предназначена для выполнения работы устройством в стационаре, а шланги 20,21 - для отправления жидкости соответственно в бак и обрабатываемый объект.

Устройство работает следующим образом. При движении агрегата вращение от опорно-приводного колеса передается к валу центробежного регулятора 8 через цепную передачу 1. Также при этом жидкость из бака 3 через насос 4 шлангом 5 поступает в задвижку. При изменении скорости агрегата изменяется также частота вращения вала центробежного регулятора, с помощью рычагов 6, 7 грузы 9 расходятся, ползун 13 с шибером 16 перемещается вдоль вала, следовательно, поступающий поток жидкости распределяется шлангом 20 в бак, а шлангом 21 - в обрабатываемый объект. С целью передачи поступательного движения шибера относительно корпуса 17 на ползуне жестко установлен подшипник 14, при вращении которого наружная обойма является неизменной. Начальное положение шибера 16 регулируется с помощью гаек 11-12.

С целью регулирования распределения потоков жидкости в стационарном положении, корпус задвижки перемещается на требуемое значение и фиксируется с помощью гайки - винтовой пары 18-19.

С помощью пружины 10 ползун возвращается в исходное положение.

Предлагаемое устройство длч регулировки нормы жидкости также устраняет гидравлический удар. Это достигается так. Площадь входного окна равна сумме площадей образованных двух выходных отверстий корпуса и отверстия шибера.
