Описание к ИЛ № 53-141-03

Результат выполнения научно-исследовательской работы.

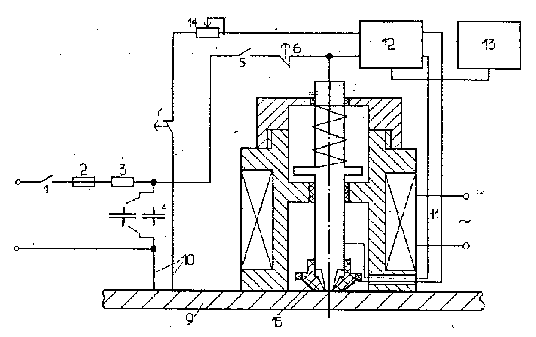

Разработано термоэлектрическое устройство для контроля неоднородности металлов и сплавов (Рис. 1).

Рис.1

Разработанное устройство функционирует следующим образом. При замыкании ключа 1 на конденсатор 4 подается напряжение. Он заряжается. Энергия, накопленная в конденсаторе, определяется напряжением питания; подаваемым с источника постоянного напряжения, и емкостью применяемого конденсатора. После протекания процесса заряда замыкается контакт 5, и в цепи создания градиента температуры (конденсатор 4 - горячий электрод 8- контролируемое изделие 9 - холодный электрод 10 - конденсатор 4) возникает импульс тока. Через заданный промежуток времени размыкается контакт 6 и замыкается контакт 7, и тем самым размыкает цепь разряда конденсатора 4 и блокирует подачу импульса тока разряда в цепь создания градиента температуры. При этом температура нагрева металла или сплава в зоне контроля не должна превышать 120 ⁰С, чтобы исключить структурные изменения в поверхностных слоях контролируемого материала. Возникший электрический импульс короток, а величина его амплитуды строго определенная. Длительность импульса определяется постоянной времени цепи разряда, а величина тока, возникающего в цепи создания градиента температуры, - энергией, запасенной в конденсаторе при заряде. В результате зона нагрева контролируемого изделий 9 незначительна. Поэтому прогрев не достигает противоположной стороны изделия, и его толщина не влияет на результаты измерения. Начинается цикл измерения термоэлектрической чувствительности изделия.

Таким образом, разработанное устройство позволяет реализовать оптимальный режим термоэлектрического контроля неоднородности поверхностных слоев металлов и сплавов.

Метод локального термоэлектрического контроля благодаря возможности регулирования глубины проникновения теплового поля в исследуемый материал, позволяет контролировать твердость поверхностного слоя и по толщине последнего. Расчет относительной погрешности измерения показал, что она не превышает 12%.
