Номер

53-129-03

Наименование проекта

Установка для измерения объема или массы сжиженных газов УИЖГЭ-20

Назначение

Для измерения объема или массы сжиженных углеводородных газов (пропана, бутана и их смеси)

Рекомендуемая область применения

При заполнении баллонов газобалонных автомобилей на передвижных газозаправочных станциях, на стационарных заправочных станциях и других объектах газового хозяйства

Описание

Описание к ИЛ № 53-129-03

Результат выполнения конструкторской разработки.

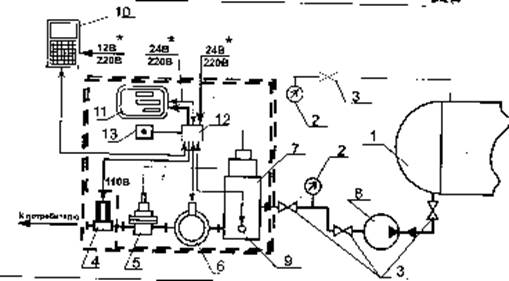

Установка (Рис. 1) для измерения объема или массы сжиженных газов включает:

1. Резервуар;

2. Манометры;

3. Запорные устройства;

4. Клапан электроуправляемый КЭГ;

5. Клапан дифференциальный;

6. Преобразователь первичный ППО-25-16-03 и устройство съема сигнала УСС-Б-70;

7. Фильтр-газоотделитель ФГ-20-16-М1;

8. Насос;

9. Термодатчик;

10. ПДУ «Весна-ТЭЦ»

11. Контроллер КУП;

12. Коробка соединительная;

13. Кнопка «Пуск-Стоп»

Обеспечивается безопасная эксплуатация во взрывоопасной зоне класса 1 по ГОСТ Р 51330.9-99.

Тип отсчетного устройства - электронный.

Рис. 1

Преимущества перед известными аналогами

Обеспечение безопасной эксплутации вовзрывоопаной зоне класса 1.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Учет погрешности снижен до 0,05%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.08.2003
