Описание к ИЛ № 53-122-03

Результат выполнения конструкторской разработки.

Рабочий привод, содержащий установленную с возможностью перемещения в вертикальной плоскости несущую раму 1, со стойками 2, на которых смонтированы роликовая батарея, направляющие и отклоняющие звездочки, установленную на последних посредством цепей сетчатую ленту замкнутого контура, механизм натяжения сетчатой ленты, включающий в себя установленные с возможностью перемещения в вертикальной плоскости приводами отклоняющие звездочки, и прикрепленные в нижней части стоек 8 подрезной нож и крылья, гидросистему.

Каждая стойка 2 выполнена составной из двух частей - верхней 7 и нижней 8, установленных с возможностью относительного перемещения в вертикальной плоскости, причем нижняя охватывает верхнюю часть и подпружинена относительно последней.

Каждый привод перемещения отключающейся звездочки 16, состоит из гидроцилиндра 23, штока, который связан с установленной в направляющих осью звездочки, а рабочие полости соединены с напорной магистралью гидросистемы через предохранительный клапан.

Крылья смонтированы параллельно продольной оси рабочего органа.

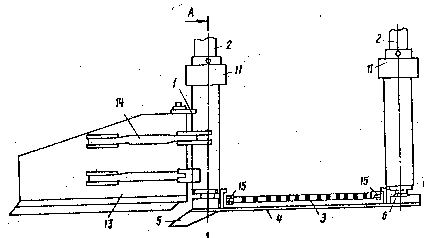

Рис. 1

Установка крыльев 13 параллельно продольной оси рабочего органа устраняет заклинивание щебня между путевой решеткой и режущей кромкой 5, что способствует снижению тяговых сопротивлений и увеличению производительноти.
