Описание к ИЛ № 53-121-03

Результат выполнения научно-исследовательской работы

Щебеноочистительная машина (Рис. 1) содержит смонтированное на раме со стойками щебеноочистительное устройство, загребные крылья, связанные со стойкой рамы и размещенные с боковых сторон относительно подрезного ножа, который установлен поперек машины перед щебеноочистительным устройством. Подрезной нож и загребные крылья жестко закреплены на ползунах, которые смонтированы с возможностью перемещения в вертикальной плоскости на стойках и подпружинены относительно них сверху.

Рис. 1

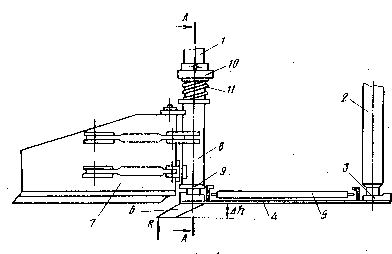

Машина содержит передние 1 и задние 2 опорные стойки, которые посредством шарниров 3 подсоединены к поддерживающей раме 4, внутри которой пропущена движущаяся сетка 5 щебеноочистительного устройства. Подрезной нож 6 и загребные крылья 7 подсоединены к подпружиненным ползунам 8, установленным на передних опорных стойках 1 с возможностью перемещения относительно последних. На стойках нижней части неподвижно закреплены упоры 9 для ограничения хода подрезного пояса 6 и загребных крыльев 7 вниз. На передних стойках 1 установлен подвижный фиксатор 10, обеспечивающий предварительное зажатие пружин 11. Стойки 1 и 2 подсоединены посредством параллелограммной подвески 12 к раме 13 базовой машины. Подъем стоек 1 и 2 осуществляется посредством гидроцилиндров 14.

При движении машины возникают вертикальные перемещения ее рамы 13 и стоек 1и 2. При этом на нижней поверхности контакта подрезного ножа 6 и загребных крыльев 7 с нижними слоями балласта возникает реакцияr, препятствующая их перемещению вниз.
