Результат выполнения конструкторской разработки.

Устройство для высева семян (рис.1, 2, 3) работает следующим образом.

При агрегатировании сеялки 2 с трактором 1 выхлопные газы через выхлопной коллектор 8 двигателя попадают в эжектирующее сопло 11 эжектора 7 и, выходя их него с большой скоростью, создают разряжение в камере 9 эжектора 7. Так как камера разрежения 9 посредством пневмопроводов 5 и 6 и коллектора 4 соединена с вакуумными камерами высевающих аппаратов, то разряжение тоже создается и в вакуумных камерах высевающих аппаратов 3.

Различная степень разряжения в вакуумных камерах высевающих аппаратов 3, необходимая при высеве семян различных культур, устанавливается при помощи штока 16 путем сжатия пружины 17, тем самым изменяя поперечное сечение пневмоканала 13, при этом необходимая величина разряжения устанавливается по шкале 18.

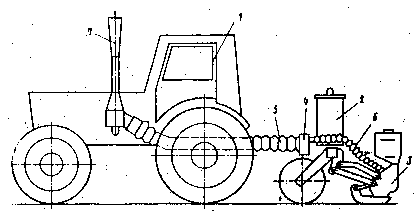

Рис. 1

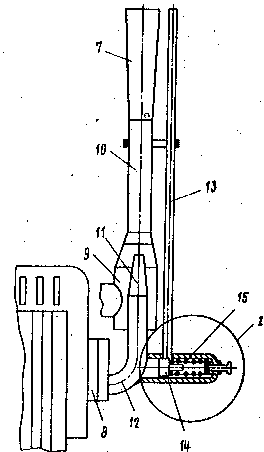

Рис.2

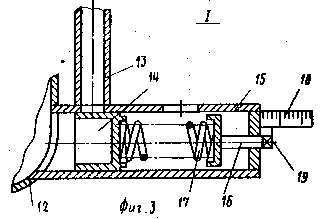

Рис.3

Стабилизация разряжения в камерах высевающих аппаратов при изменении загрузки двигателя, т.е. при изменении давления газов в выпускном коллекторе двигателя, достигается перемещением клапана 14 под действием избыточного давления этих газов в подводящем патрубке 12, при этом клапан 14, перемещаясь, изменяет поперечное сечение пневмоканала 13, через который избыточная часть выхлопных газов выходит в атмосферу, не влияя на КПД эжектора.

Таким образом, наличие подпружиненного регулируемого стабилизирующего клапана обеспечивает стабилизацию разрежения в вакуумных камерах высевающих аппаратов, что повышает качество посева. Одновременно с эти применение данного устройства снижает энергозатраты на посеве.
