Описание к ИЛ № 53-105-03

Результат выполнения конструкторской разработки.

Для повышения производительности процесса полирования целесообразно применять способ полирования винтов многониточным шлифовальным кругом.

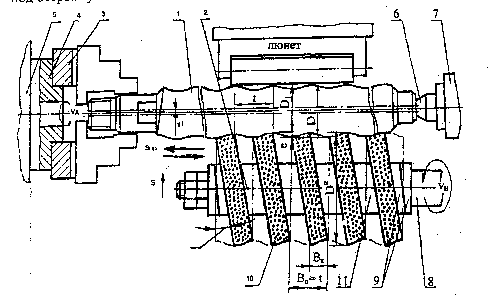

На рис.1 приведена схема обработки по предлагаемому способу с установкой детали - винт винтового насоса в патроне и на заднем центре с использованием подвижного люнета многониточным сборным шлифовальным кругом с режущими слоями кольцевых ниток, наклоненными под острым углом к плоскости, перпендикулярной оси вращения круга.

Рис. 1

Окончательную часть финишной абразивной обработки винтов 1 по предлагаемому способу проводят многониточным сборным шлифовальным кругом 2. Шлифовальный круг с кольцевыми нитками вращается с независимой скоростьюv _w, определяемой режущими свойствами абразива. Продольная подача, равная шагу обрабатываемого винта, осуществляется поступательным перемещением изделия относительно рабочей поверхности круга вдоль полируемого винта. Шлифование производят за один проход.

Обрабатываемую заготовку - винт 1 закрепляют в патроне 3 шпинделя бабки 5 и поджимают центром 6 задней бабки 7.

На шпинделе 8 с помощью косых шайб 9, установленных с каждого края по две штуки, закреплены под острым угломк плоскости перпендикулярной общей оси вращения сборного круга отдельные абразивные круги 10 высотой В _к не менее половины шагаtпрямого профиля.

Отдельные абразивные круги 10 с помощью проставочных шайб 11 установлены на расстоянии друг от друга равном (t-В _к) под острым углом к плоскости, перпендикулярной к общей оси вращения сборного круга, при этом угол установки определяется из условия:

=arctg[(t - b _k)/d _u],

гдеd _u- наружный диаметр шлифовального круга;

t- шаг обрабатываемой винтовой поверхности;

В _к - высота отдельного шлифовального круга.

По мере износа и правки круга его наружный диаметр уменьшается и не будет захватывать необходимую ширину шлифования В ₀=t, поэтому необходимо после нескольких переточек и правок круга увеличивать го угол _АРС наклона относительно плоскости, перпендикулярной оси вращения, это увеличение можно осуществлять с помощью двух косых шайб 9, которые установлены с каждого торца круга, путем их взаимного поворота, относительно друг друга на некоторый угол.

Благодаря применению предлагаемого способа абразивной обработки винтовых поверхностей винтов многониточными шлифовальными кругами улучшается качество поверхности, повышается производительность обработки за счет использования кругов с аксиально-смещенным режущим слоем, менее зернистых, но более твердых, и уменьшает расход абразива.
