Описание к ИЛ № 53-098-03

Результат выполнения конструкторской разработки.

Конструктивно знак состоит из двух частей:

- блока излучателя(БИ), установленного на опоре;

-блока управления(БУ), установленного в шкафу.

-

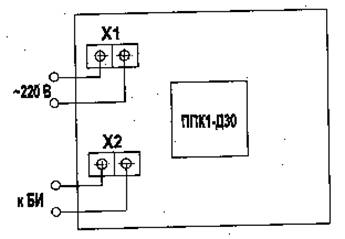

Рис. 1

Блок излучателя и блок управления выполнены в разных металлических корпусах. БИ выполнен в стандартном корпусе, в котором располагается плата с излучающими светодиодами. Корпус БУ имеет габаритные размеры 230х183х170 мм.

Плата БИ состоит из одиннадцати независимых каналов, в каждом из которых светодиоды включены последовательно, что гарантирует работу блока при выходе из строя одного или нескольких светодиодных каналов. Каждый канал имеет от 18 до 22 светодиодов и питается через стабилизаторы тока, что обеспечивает стабильный ток светодиодов независимо от колебаний напряжения в сети и температуры окружающей среды. На плате также установлены элементы защиты от импульсных помех. В условиях сильных помех рекомендуется БИ соединять с БУ витой парой с шагом навивки не более 10 мм или экранированным проводом.

БУ имеет схему тестирования и защиту от короткого замыкания в линии.

На лицевой панели расположены сигнальные лампы, индицирующие наличие напряжения питания и сигнал «Исправность БУ».

Сигнальная лампа «Сеть» показывает наличие напряжения питания.

Предохранитель «fu» защищает элементы БУ от короткого замыкания в линии.

Кнопка «Контроль БУ» предназначена для контроля исправости блока управления.

Лампа «Исправность БУ» показывает исправность блока управления. При нажатии на кнопку «Контроль БУ» при исправном блоке управления должна загореться лампа «Исправность БУ».
