Номер 52-006-03 |
|||
|
Наименование проекта Прессовое соединение колес с осью колесной пары с повышенной нагрузочной способностью |
|||
|
Назначение Для соединения деталей с натягом |
|||
|
Рекомендуемая область применения Железнодорожный транспорт, машиностроение |
|||
|
Описание
006-03 В результате выполнения научно-исследовательской работы «Повышение несущей способности и ресурса конструкций механических устройств железнодорожного транспорта» разработано соединение колес с осью колесной пары, содержащее сопряженные с натягом поверхности одного элемента - колес колесной пары и другого элемента - оси (см. рисунок). Соединение включает ось 1 и пару колес 2 и 3, установленных на подступичных частях 4 и 5 оси 1 с натягом. Посадочная поверхность 6 ступицы колеса содержит волнообразные замкнутые канавки 7 и 8 с вершинами волн 9 и 10, расположенными оппозитно. Рациональное размещение канавок - в зонах наибольшего напряжения сопрягаемых поверхностей, количество канавок - не мене двух.
Сборка соединения осуществляется напрессовкой ступиц колес на ось с контролем уровня конечных усилий запрессовки, регистрируемых диаграммой. В результате упругих деформаций в собранном соединении охватываемые поверхности подступичных частей 4 и 5 оси 1 заполняют канавки на охватывающих поверхностях ступиц колес 2 и 3 . Волнообразные канавки обеспечивают дискретное напряженное состояние сопрягаемых поверхностей, изменяют напряженность соединения в местах расположения канавок. Размах волны не менее ширины канавки обеспечивает дискретность напряжений в любом сечении, перпендикулярном оси колеса в зоне волны.

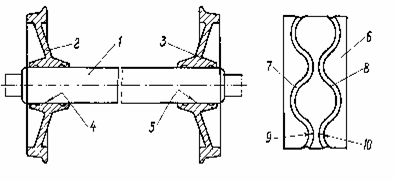

Рис. 1. Соединение колеса с осью колесной пары: а) сопряженные с натягом цилиндрические поверхности колеса и оси колесной пары; б) посадочная поверхность. Разрешено к публикации в БД. |
|||
|
Преимущества перед известными аналогами Оппозитное расположение вершин волн создает клиновой эффект, который возрастает при увеличении размаха волны |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Результаты испытаний подтверждают повышение сцепления охватывающей и охватываемой поверхностей соединения, что способствует повышению нагрузочной способности соединения колес с осью колесной пары в 1,8 раза |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 07.07.2003 |
