Результат выполнения научно-исследовательской работы.

Задачей предлагаемого технического решения является увеличение производительности решетного стана за счет улучшения выделения проходовойфракции из зернового материала, путем создания оптимальных условий дляориентации проходовых частиц зернового материала.

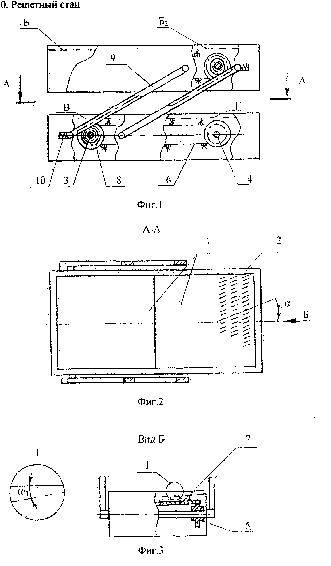

Техническое решение поясняется прилагаемыми чертежами, где на Фиг. 1схематически изображен общий вид решетного стана, на Фиг. 2 изображенразрез А-А, наФиг.З изображен вид Б.

Решетный стан состоит из установленных друг под другом плоских решет 1, которые для зерноочистительных машин имеют условные обозначения Бь Б2, В, Г. Решета установлены в корпуса 2 решет 1 с ведущими 3 и ведомыми 4 валами. На ведомые валы 4 жестко посажены четыре звездочки 5 для сдвоенной бесконечной цепи 6 с укрепленными на цепях щеточными очистителями 7. На ведущий вал 3 посажено ведущее колесо 8, которое своей наружной зубчатой поверхностью соприкасается с зубчатой рейкой 9, один конец которой шарнирно закреплен на смежном колеблющемся решете, а второй конец прижат к ведущему колесу 8 пружиной 10 обеспечивающей сцепление зубчатой рейки 9 и колеса 8.

Сортировальное решето Г выполнено с продолговатыми отверстиями, расположенными под углом к продольной оси сортировального решета, плоскость сортировального решета наклонена в поперечном направлении в сторону, противоположную направлению просечки продолговатых отверстийрешета. Такое расположение отверстий и самого сортировального решета Г позволяет создать оптимальные условия для ориентации проходовых частиц, а соответственно, значительно повысить производительность решетного стана в целом при хорошем качестве.
