Результат выполнения конструкторской разработки.

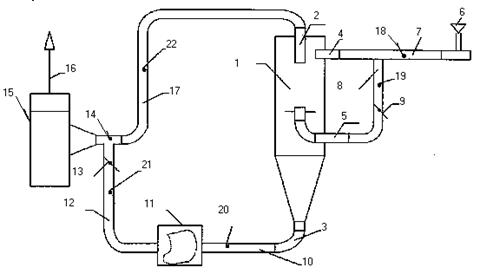

Экспериментальная установка для очистки воздуха от пыли содержит вихревой инерционный пылеуловитель 1 (см. рисунок) с осевым патрубком 2 вывода чистого воздуха, с патрубком 3 вывода пыли, с первым входным 4 и со вторым входным патрубком 5 для подачи пылегазовой смеси в пылеуловитель 1. Питатель 6 для загрузки пыли соединён с первым трубопроводом 7 и вторым трубопроводом 8 с первой регулирующей задвижкой 9. Установка содержит третий трубопровод 10, тканевый фильтр 11 , четвёртый трубопровод 12 с регулирующей задвижкой 13, соединённые с всасывающей линией 14 вентилятора 15, нагнетательная линия 16 которого соединена с атмосферой, а также пятый трубопровод 17, соединённый с вентилятором 15 через всасывающую линию 14. На первом 7, втором 8, третьем 10, четвёртом 12 и пятом 17 трубопроводах установлены штуцера 18, 19, 20, 21 и 22, соответственно, для установки контрольно-измерительных приборов.

Экспериментальная установка работает следующим образом. Под действием работы вентилятора 15 воздух из атмосферы поступает в первый трубопровод 7, в котором он смешивается с пылью, подаваемой в расчётном количестве через питатель 6. Далее пылевоздушная смесь по трубопроводу 7 поступает через первый входной патрубок 4 в пылеуловитель 1, через второй трубопровод 8, первую регулирующую задвижку 9 и второй входной патрубок 5 - в пылеуловитель 1. Оба потока запылённого воздуха закручиваются в одном направлении с помощью завихрителей (на чертеже не показаны ) и направляются навстречу друг другу. Под действием центробежных и инерционных сил пыль отделяется от воздуха и направляется в нижнюю часть пылеуловителя 1 к патрубку 3 вывода пыли. Уловленная пыль из патрубка 3 пылеуловителя 1 отсасывается вентилятором 15 и поступает через третий трубопровод 10 в тканевый фильтр 11, где оседает. Часть воздуха, поступающего вместе с пылью в тканевый фильтр, по четвёртому трубопроводу 12 через вторую регулирующую задвижку 13 также поступает на всасывающую линию 14 вентилятора 15 и выбрасывается через нагнетательную линию 16 в атмосферу. Очищенный в пылеуловителе 1 воздух по пятому трубопроводу 17 проходит в вентилятор 15 и выбрасывается в атмосферу вместе с воздухом, отделившемся от пыли в тканевом фильтре. Уловленная в фильтре 11 пыль удаляется при периодических остановках работы пылеуловителя 1 или при окончании эксперимента для замера количества отделившейся пыли и определения эффективности пылеулавливания. Регулировка режима работы экспериментальной установки осуществляется изменением количества пылевоздушной смеси с помощью первой 9 и второй 13 регулирующих задвижек. Штуцера 18, 19, 20,2 1 и 22 предназначены для установки приборов для замера давления воздуха в соответствующих точках трубопроводов 7, 8, 10, 12 и 17 пылеуловителя 1.

Конструкция экспериментальной установки позволяет изучать параметры эффективности пылеуловителя путём замера количества выделившейся пыли, а также потерь давления в аппарате и аэродинамического сопротивления аппарата.
