Номер 51-149-03 |
||||||
Наименование проекта Установка автоматического вибрационного сопряжения цилиндрических деталей |
||||||
Назначение Автоматическая сборка цилиндрических соединений с гарантированным зазором с использованием вибрационного метода компенсации суммарной погрешности относительного расположения сопрягаемых поверхностей. |
||||||
Рекомендуемая область применения Автоматизация сборочного производства. |
||||||

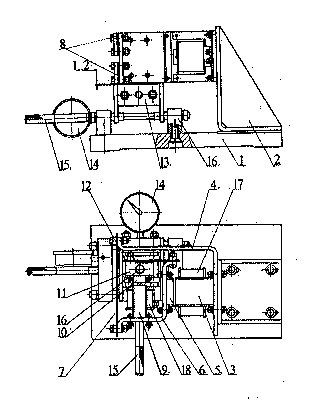

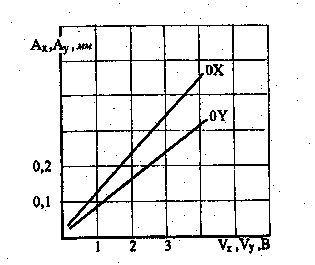

Описание Результат выполнения конструкторской разработки. Установка состоит из основания 1 (рис. 1), на котором на кронштейне 2 установлены две колебательные системы (по координате ОХ и ОУ). Колебания гармонические с круговой частотой, амплитудами соответственно Ах и Ау и сдвигом фаз между колебательными процессами. Колебательная система ОХ содержит электромагнитный вибратор, магнитопровод ярма 3 которого закреплен на кронштейне 4. а якорь 5 - на кронштейне 6. Упругая подвеска этой колебательной системы состоит из плоских пружин 7, защемленных планками 8 между кронштейнами 6 и 4. Колебательная система ОУ содержит также электромагнитный вибратор, магнитопровод ярма 9 которого закреплен на кронштейне 6 , а якорь 10 - на рабочей головке 11, в отверстие которой подается одна из сопрягаемых деталей, например валик. Упругая подвеска этой колебательной системы состоит из двух плоских пружин 12, защемленных между кронштейнами 6 и рабочей головкой 11. Питание электромагнитных вибраторов осуществляется от сети переменного тока по четырехпроводной схеме. Колебательная система ОХ подключена постоянно к одной из фаз, а вибратор колебательной системы ОУ с возможностью подключения ко всем фазам через переключатель (рис. 2). Регулировка величины амплитуды колебаний выполняется при помощи тиристорного регулятора, выполненного на базе тиристора КУ202Н, динистора КН102А и фазовращателя на базе rc-цепочки. В нижней части установки под рабочей головкой установлен координатный столик 13, позволяющий смещать базовое сопрягаемое отверстие по двум координатам относительно оси отверстия 16 рабочей головки 11 при помощи ручек 15. Координатный столик снабжен двумя индикаторами часового типа 14, позволяющим с точностью до 0,01 мм осуществлять указанное выше смещение осей. Рис. 1 Рис. 2 |
||||||
Преимущества перед известными аналогами Производится автоматическая сборка цилиндрических соединений с использованием двух колебательных систем. |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
Технико-экономический эффект Повышена производительность труда в 2 раза. |
||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
Дата поступления материала 02.09.2003 |
