Результат выполнения конструкторской разработки.

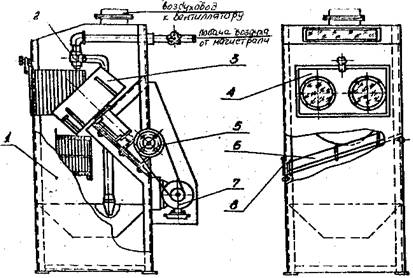

Дробеструйная установка представляет собой металлический корпус 1 (см. рисунок), сваренный из уголков и обшитый с четырех сторон листовым железом. С внутренней стороны проложена звукоизоляционная войлочная обшивка толщиной 10мм. Для загрузки барабана 3 деталями на передней стенке установки имеется отверстие прямоугольной формы, которое закрывается дверкой 4. Очистка деталей производится струей металлической дроби, которая через инжекторное сопло 2 под давлением воздуха подается на обрабатываемые детали. Дробь забирается в отверстие на конце шланга. Вращение барабана с деталями осуществляется электродвигателем 7 через редуктор 5. Продолжительность обработки устанавливается согласно технологии изготовления деталей. Через люк барабана разгружают очищенные детали, которые по лотку 6 попадают в тару через открытое окно 8.

Установка имеет вытяжную вентиляцию, подведенную к верхней стенке.
